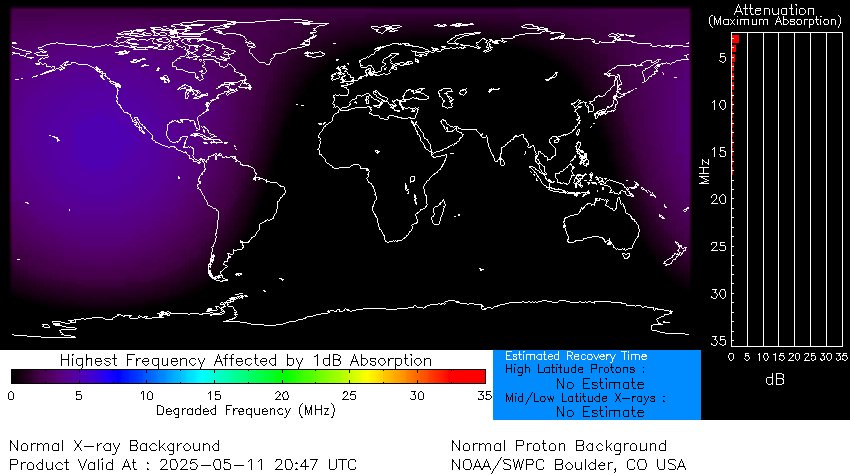

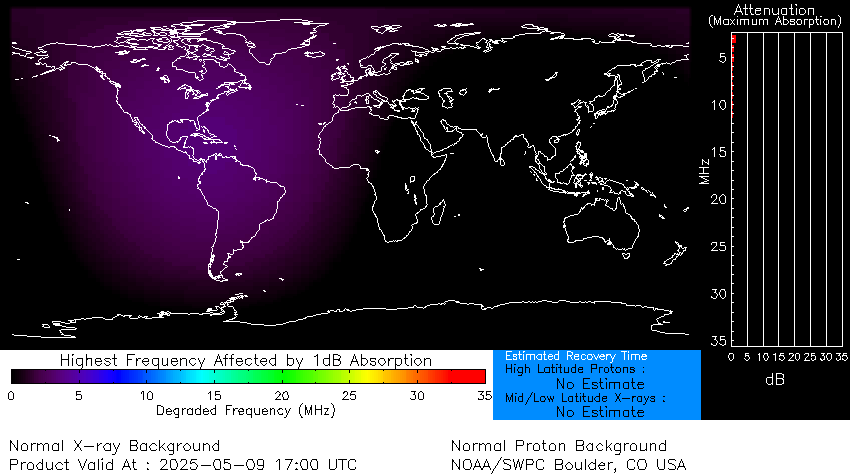

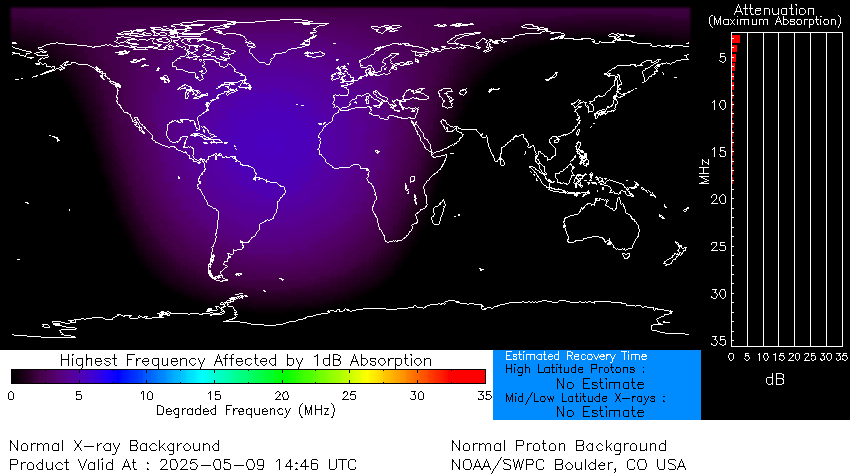

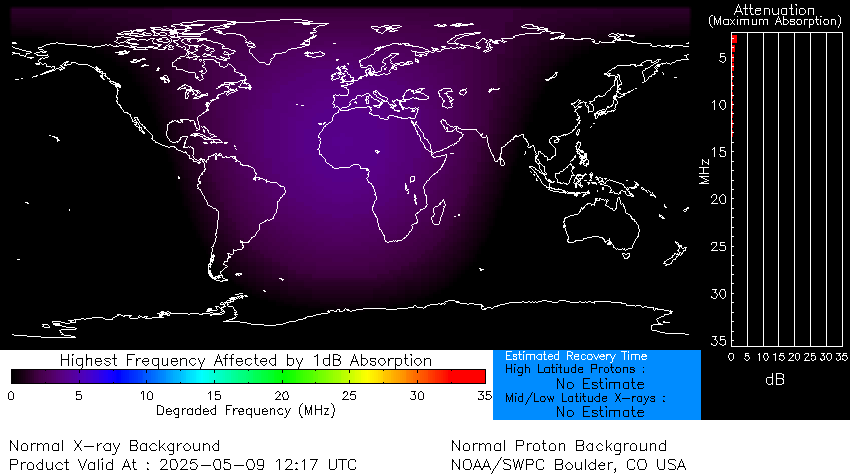

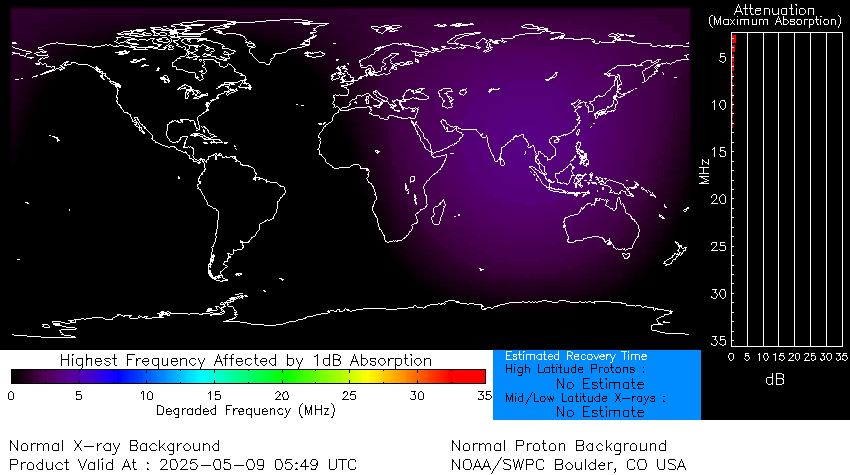

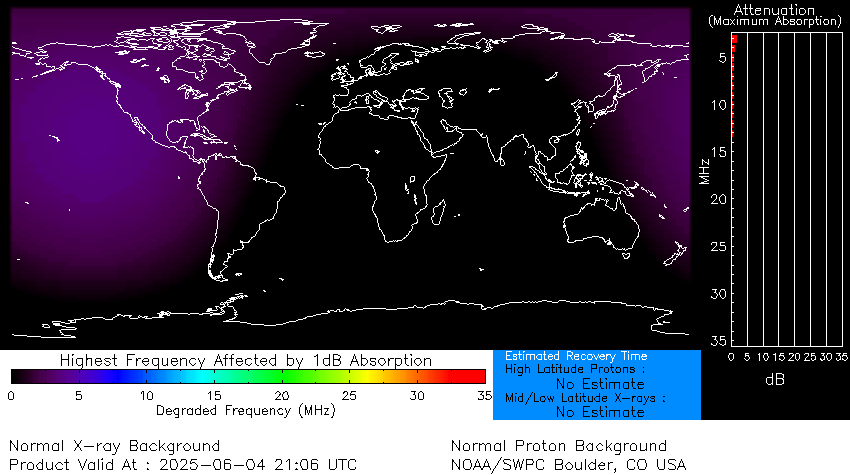

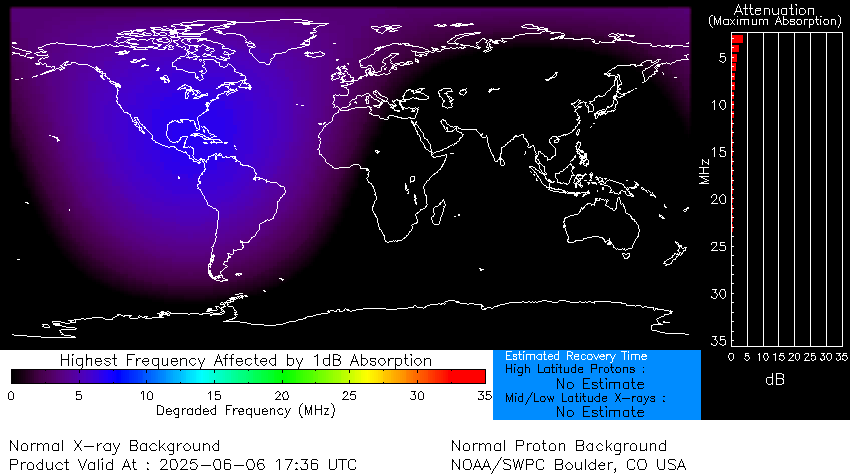

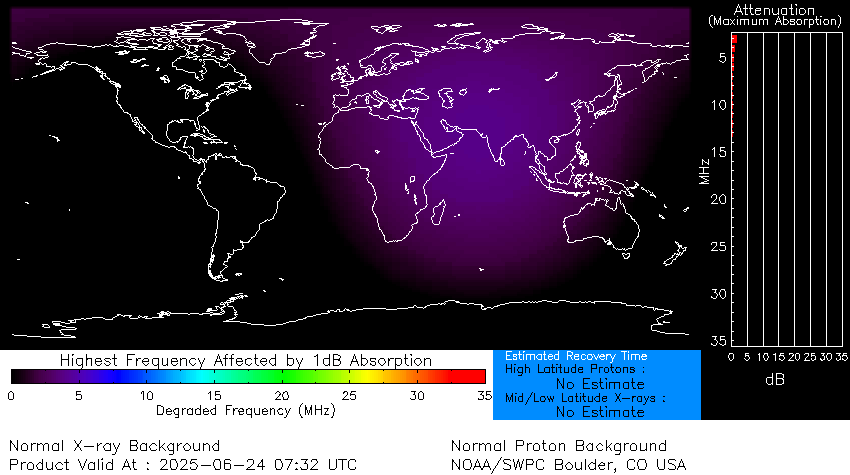

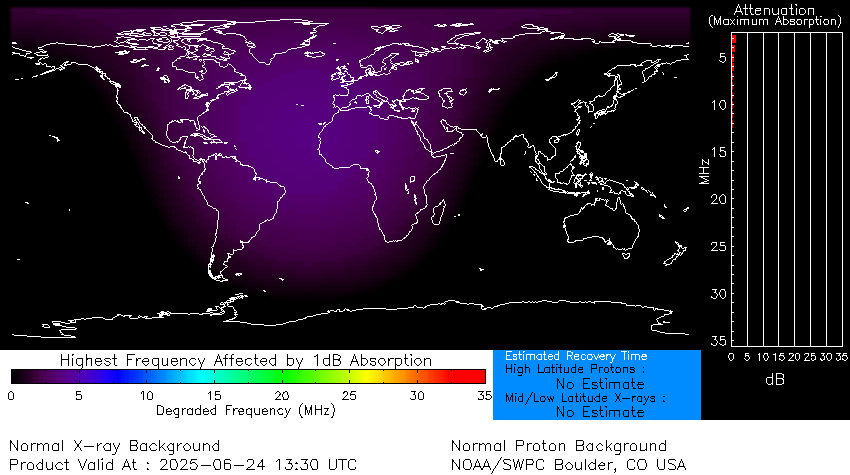

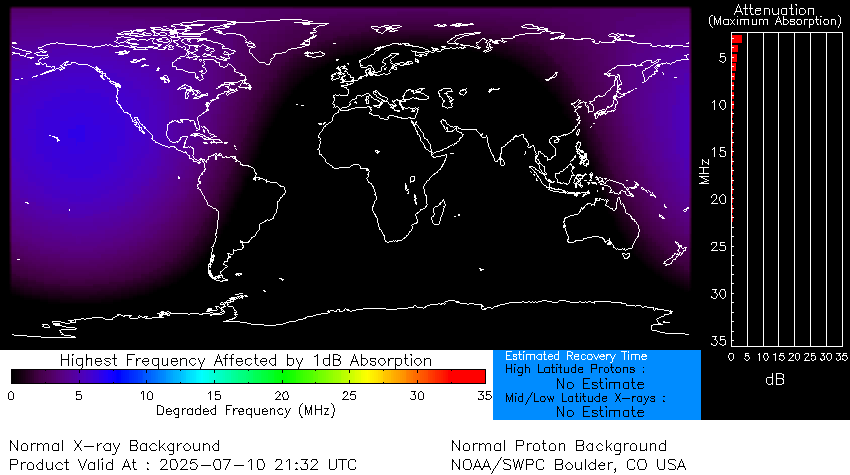

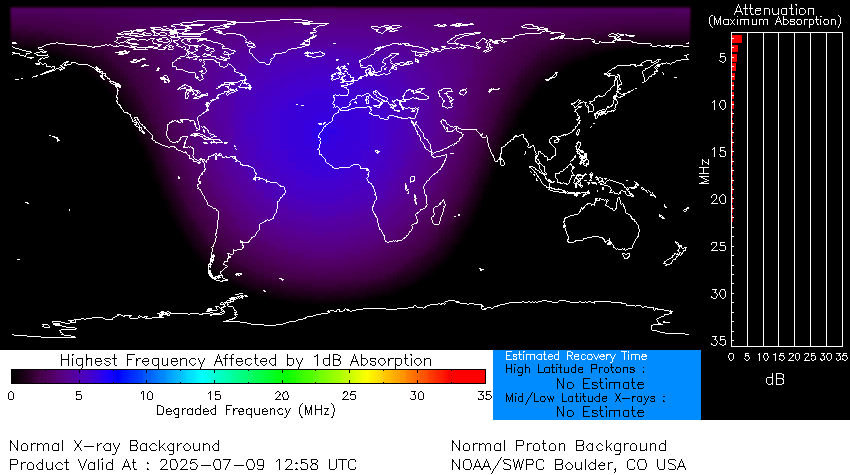

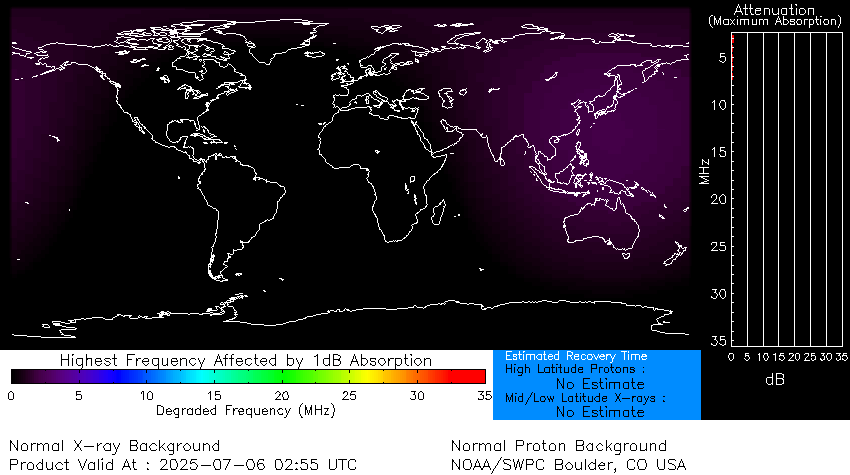

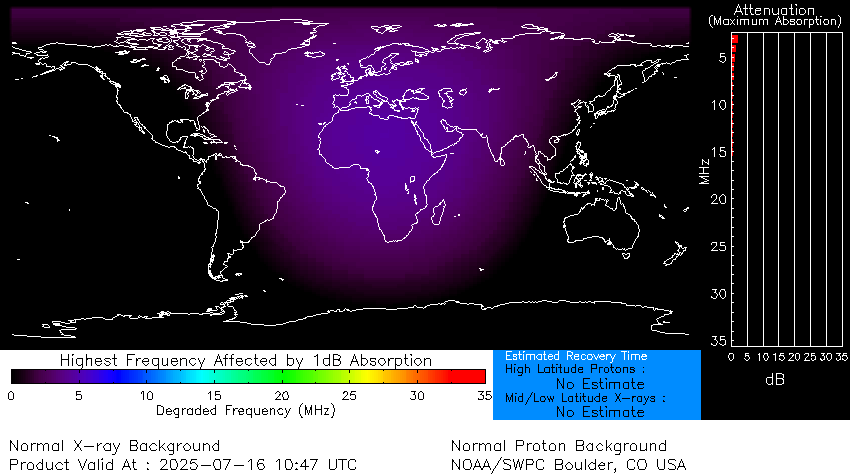

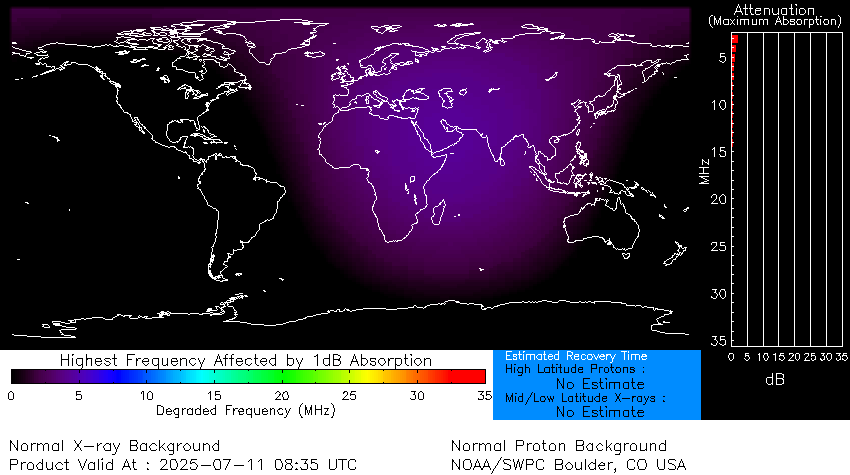

This map from NOAA addresses the operational impact of the solar X-ray flux and SEP events on HF radio communication. Long-range communications using high frequency (HF) radio waves (3 - 30 MHz) depend on reflection of the signals in the ionosphere. Radio waves are typically reflected near the peak of the F2 layer (~300 km altitude), but along the path to the F2 peak and back the radio wave signal suffers attenuation due to absorption by the intervening ionosphere.
The D-Region Absorption Prediction model is used as guidance to understand the HF radio degradation and blackouts this can cause.
La carte ci-contre du NOAA, fournie en temps réel l'impact opérationnel du flux de rayons X solaires sur les communications radio HF. Les communications longue portée utilisant des ondes radio haute fréquence (HF) (3 à 30 MHz) dépendent de la réflexion des signaux dans l'ionosphère. Les ondes radio sont généralement réfléchies près du pic de la couche F2 (~ 300 km d'altitude), mais le long du trajet vers le pic F2 et lors du retour, le signal d'onde radio subit une atténuation due à l'absorption par l'ionosphère intermédiaire.
Le modèle de prédiction d'absorption est utilisé comme guide pour comprendre la dégradation radio HF.
El mapa opuesto a NOAA, proporciona en tiempo real el impacto flujo operacional de rayos X solares en comunicaciones de radio HF. Las comunicaciones de largo alcance que utilizan ondas de radio de alta frecuencia (HF) (de 3 a 30 MHz) dependen del reflejo de las señales en la ionosfera. Las ondas de radio generalmente se reflejan cerca del pico de la capa F2 (~ 300 km de elevación), pero a lo largo del camino hacia el pico F2 y en el camino de regreso, la señal de la onda de radio experimenta atenuación debido a la absorción. por la ionosfera intermedia.
El modelo de predicción de la absorción se utiliza como guía para comprender la degradación de la radio de HF.
O mapa oposto de NOAA, fornecido em tempo real o impacto fluxo operacional de raios X solares em comunicações de rádio HF. As comunicações de longo alcance usando ondas de rádio de alta frequência (HF) (3 a 30 MHz) dependem da reflexão dos sinais no alvo a ionosfera. As ondas de rádio são geralmente refletidas perto do pico da camada F2 (elevação de ~ 300 km), mas ao longo do caminho para o pico F2 e no caminho de volta, o sinal das ondas de rádio sofre atenuação devido à absorção pela ionosfera intermediária.
O modelo de previsão de absorção é usado como um guia para entender a degradação de rádio HF.
The solar X-ray flux plays a significant role in affecting radio wave propagation conditions, especially in the high frequencies (HF). This phenomenon is directly related to solar activity, particularly solar flares, which emit radiation in a wide range of wavelengths, including X-rays. Here are the main impacts of X-ray flux on radio wave propagation:
The solar X-ray flux can have a significant disruptive effect on radio wave propagation, especially in HF bands. In the case of high X-ray flux, it can lead to increased HF signal absorption, making long-distance communication difficult or impossible. Radio operators closely monitor X-ray flux indices to anticipate these disruptions, especially during periods of increased solar activity.
Le flux de rayons X solaires joue un rôle important dans l'impact des conditions de propagation des ondes radio, en particulier sur les hautes fréquences (HF). Ce phénomène est directement lié à l’activité solaire, notamment aux éruptions solaires (ou flare), qui émettent des rayonnements dans une large gamme de longueurs d’onde, y compris les rayons X. Voici les principaux impacts du flux de rayons X sur la propagation des ondes :
Le flux de rayons X solaires peut avoir un effet perturbateur majeur sur la propagation des ondes radio, surtout dans les bandes HF. En cas de flux intense, cela peut entraîner une absorption accrue des signaux HF, rendant les communications longue distance difficiles ou impossibles. Les opérateurs radio surveillent de près les indices de flux de rayons X pour anticiper ces perturbations, en particulier pendant les périodes d'activité solaire accrue.
El flujo de rayos X solares juega un papel importante en las condiciones de propagación de las ondas de radio, especialmente en las frecuencias altas (HF). Este fenómeno está directamente relacionado con la actividad solar, en particular con las erupciones solares, que emiten radiación en una amplia gama de longitudes de onda, incluidos los rayos X. A continuación, se detallan los principales impactos del flujo de rayos X en la propagación de ondas de radio:
El flujo de rayos X solares puede tener un efecto disruptivo significativo en la propagación de ondas de radio, especialmente en las bandas de HF. En caso de un alto flujo de rayos X, puede aumentar la absorción de señales HF, haciendo que las comunicaciones de larga distancia sean difíciles o imposibles. Los operadores de radio monitorean de cerca los índices de flujo de rayos X para anticipar estas interrupciones, especialmente durante los períodos de mayor actividad solar.
O fluxo de raios X solares desempenha um papel importante no impacto das condições de propagação das ondas de rádio, especialmente nas altas frequências (HF). Este fenômeno está diretamente relacionado à atividade solar, especialmente às erupções solares (ou flares), que emitem radiações em uma ampla gama de comprimentos de onda, incluindo raios X. Aqui estão os principais impactos do fluxo de raios X na propagação das ondas:
O fluxo de raios X solares pode ter um efeito perturbador significativo na propagação das ondas de rádio, especialmente nas bandas HF. Em caso de fluxo intenso, isso pode levar a uma absorção aumentada dos sinais HF, tornando as comunicações de longa distância difíceis ou impossíveis. Os operadores de rádio monitoram de perto os índices de fluxo de raios X para antecipar essas perturbações, especialmente durante períodos de atividade solar aumentada.

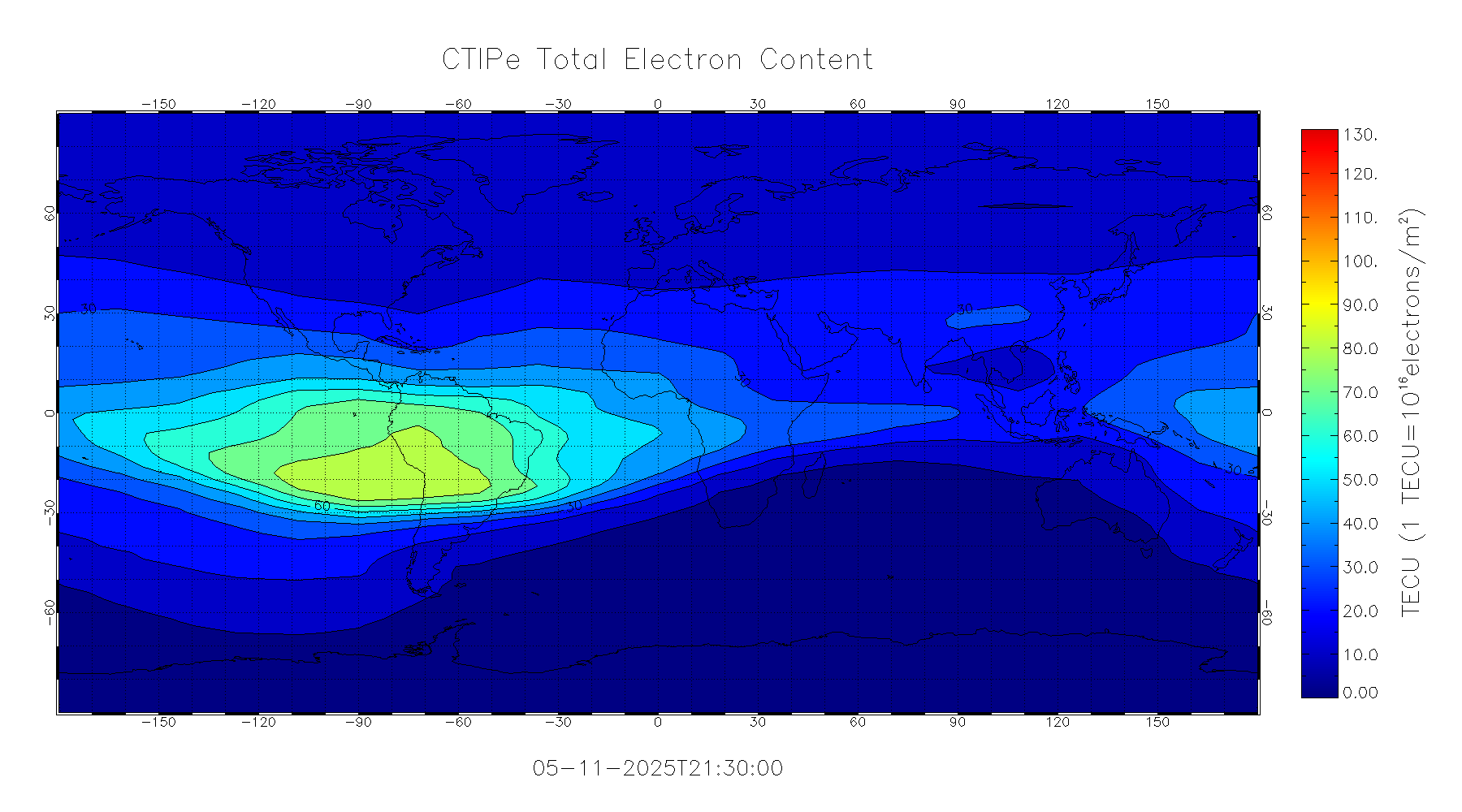

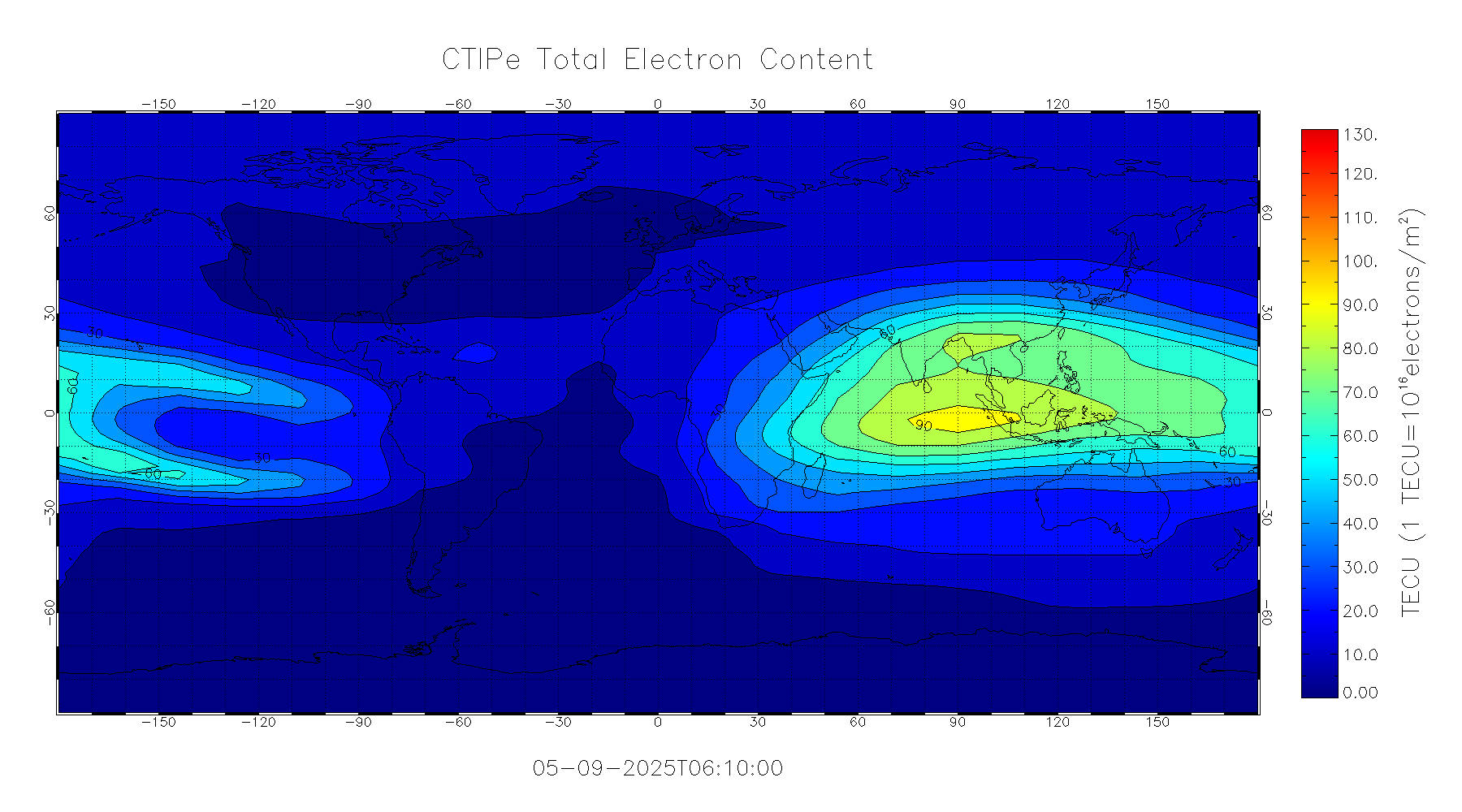

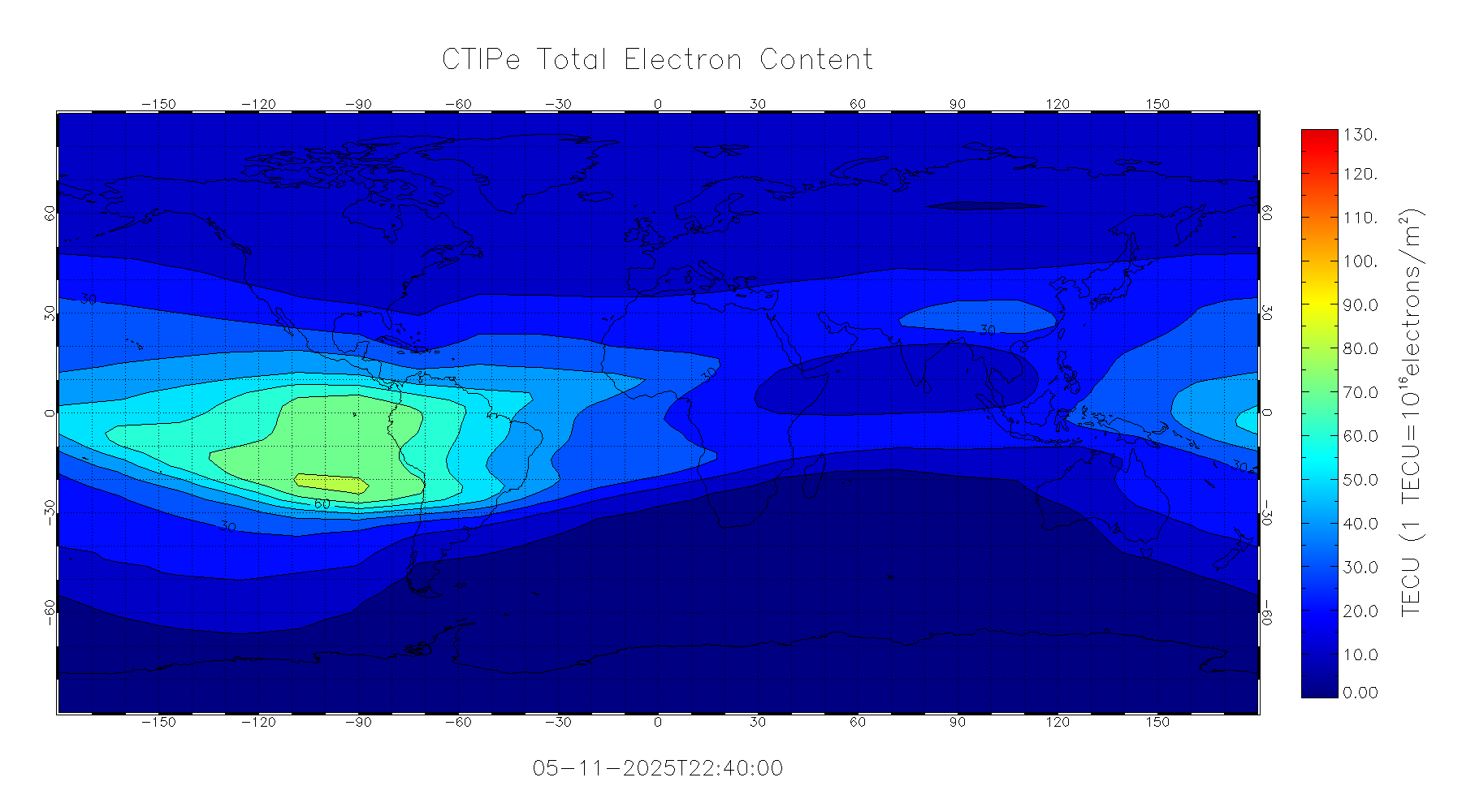

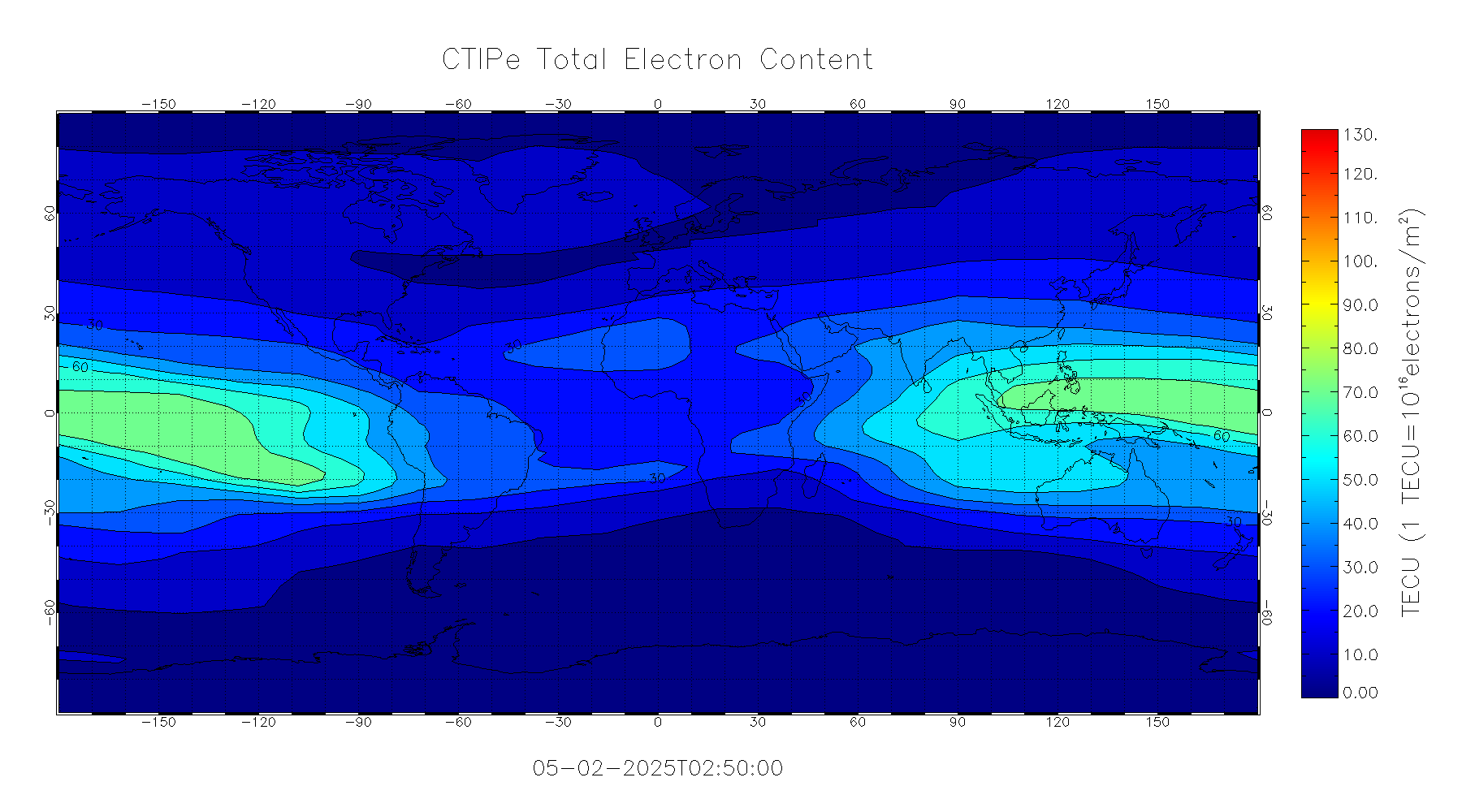

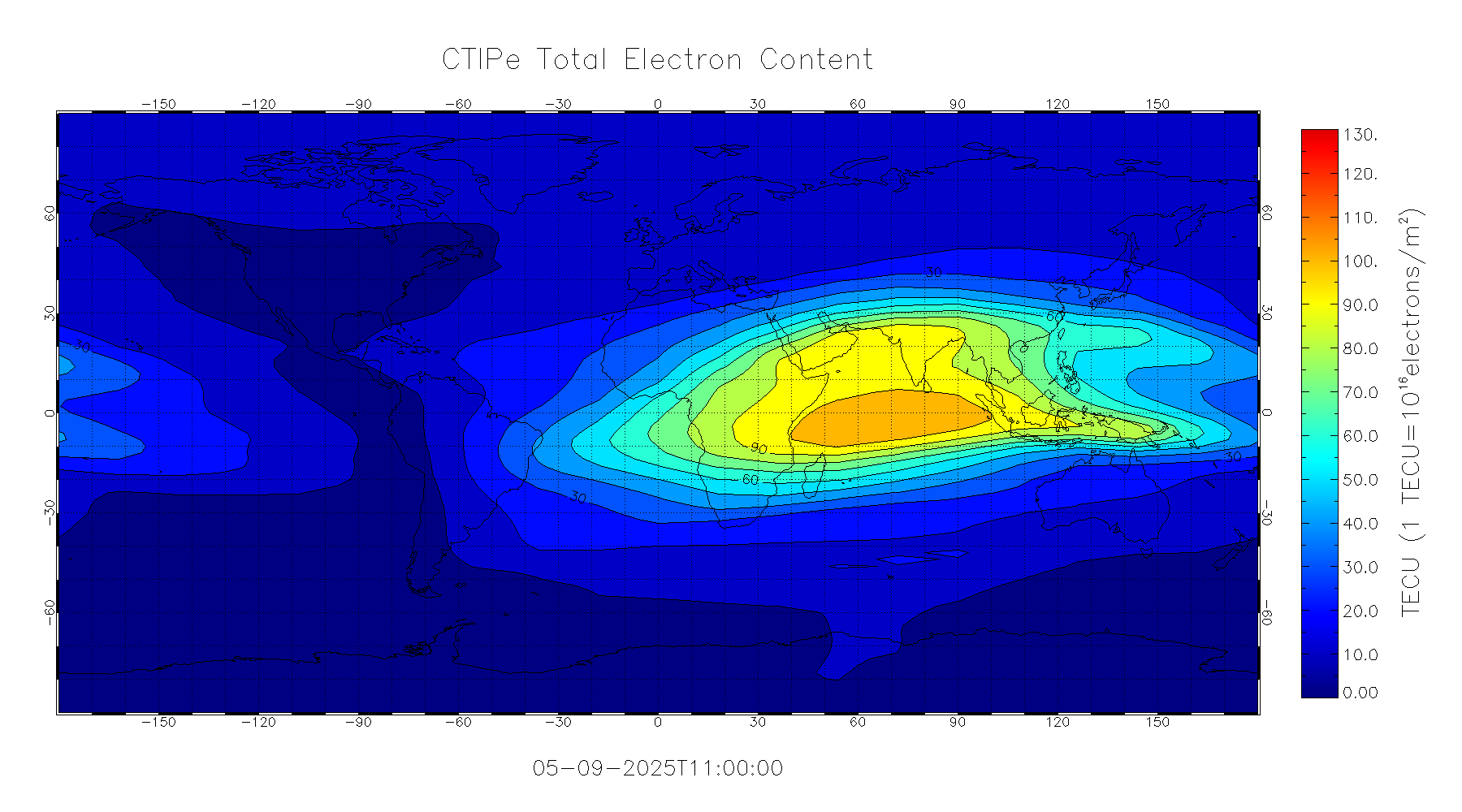

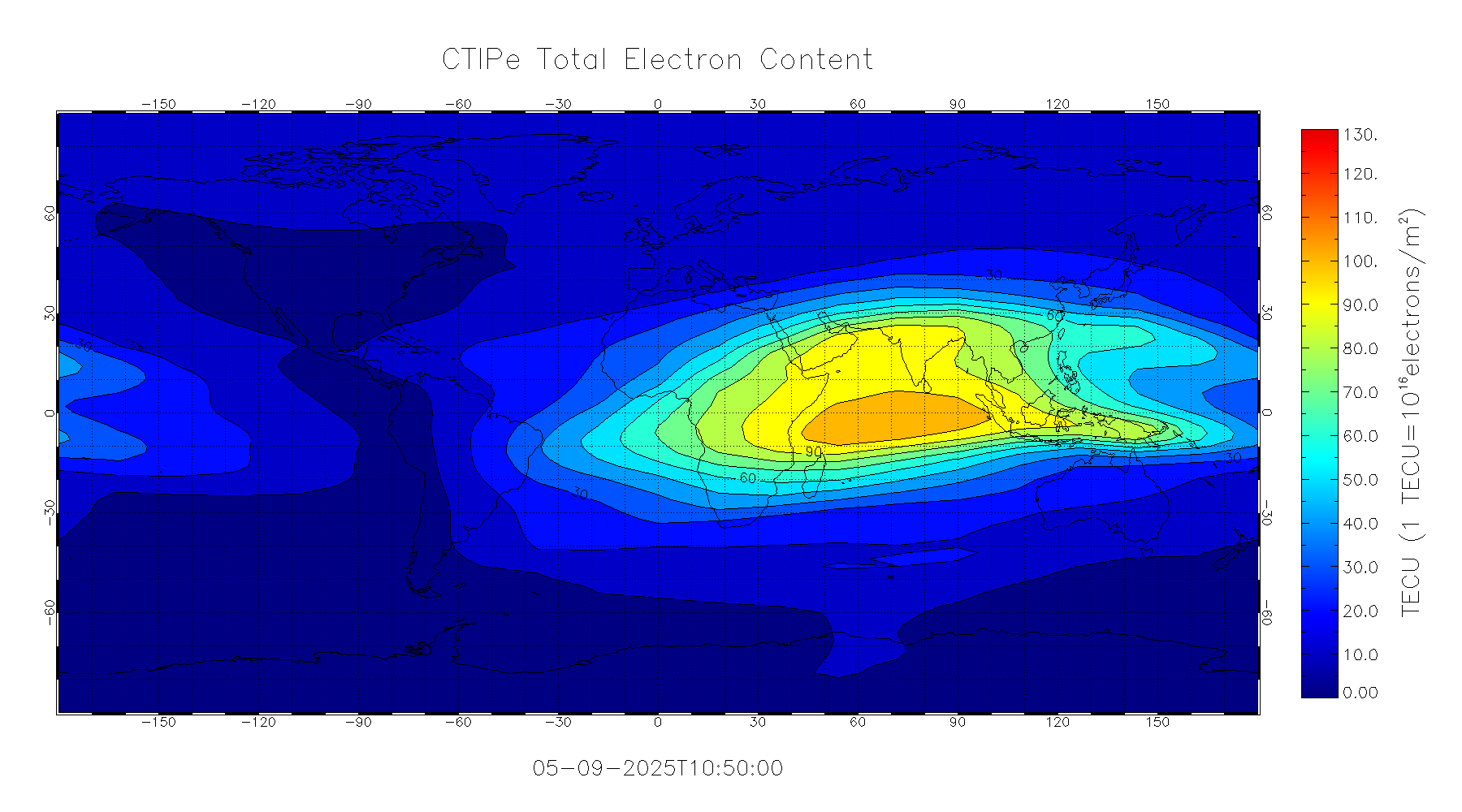

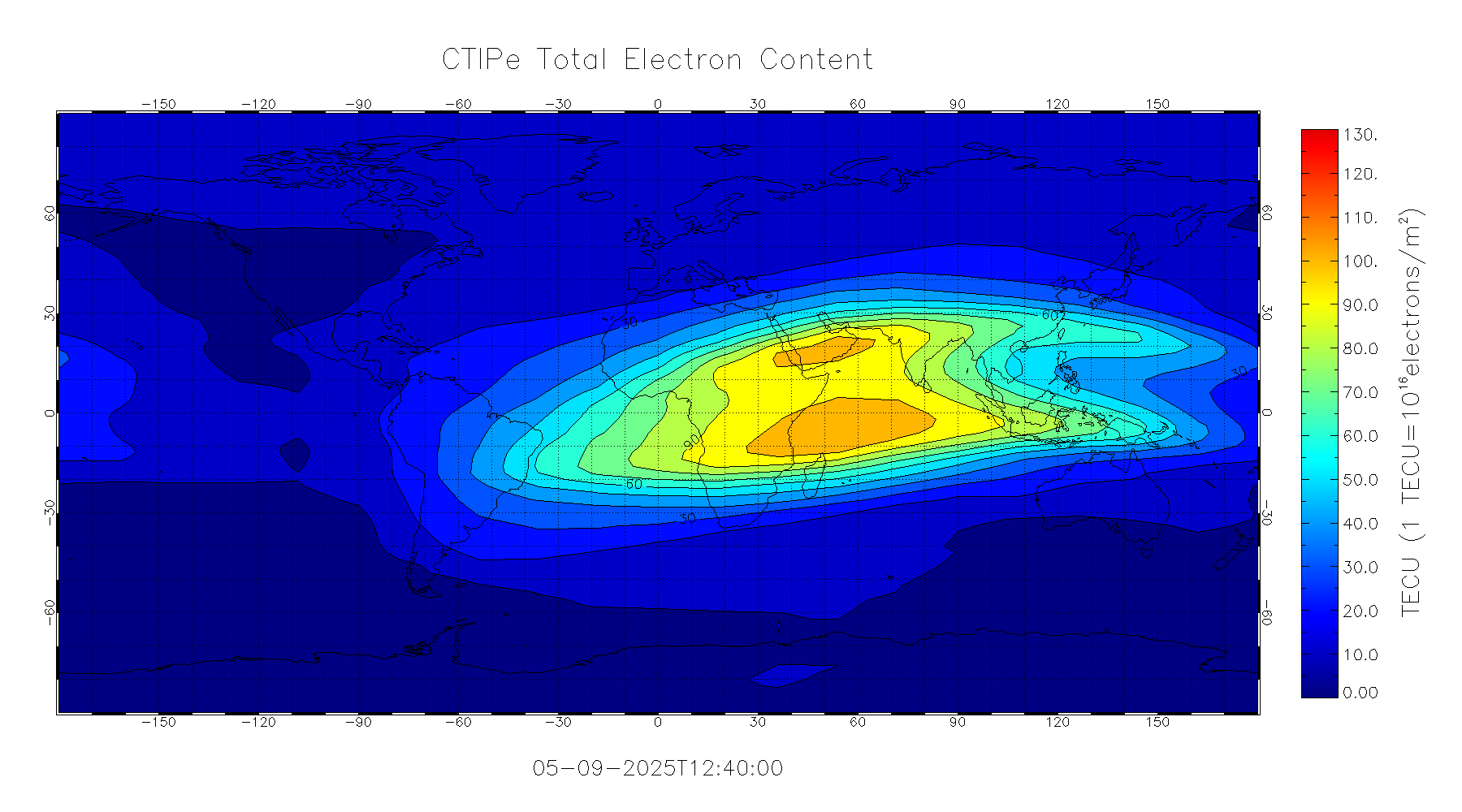

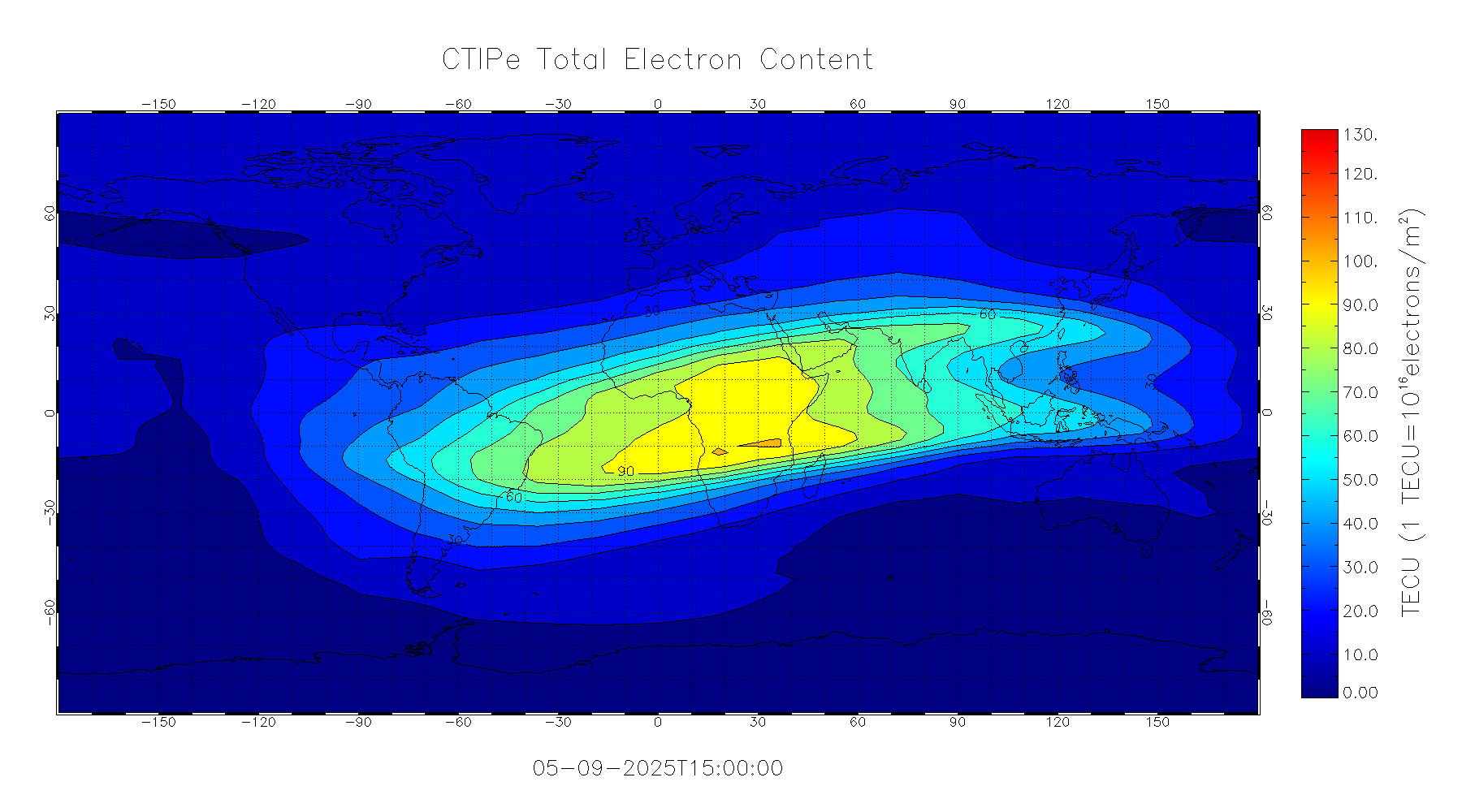

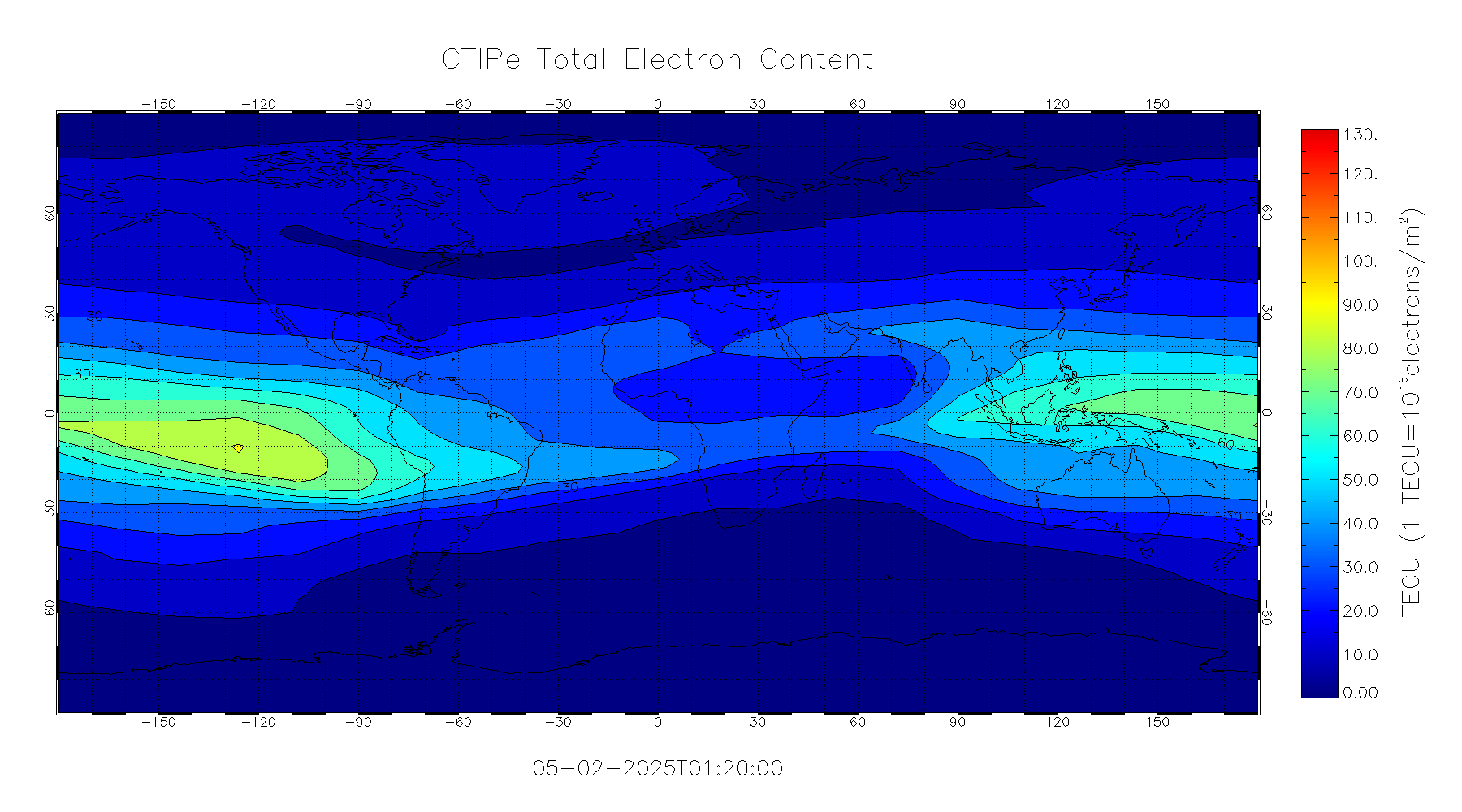

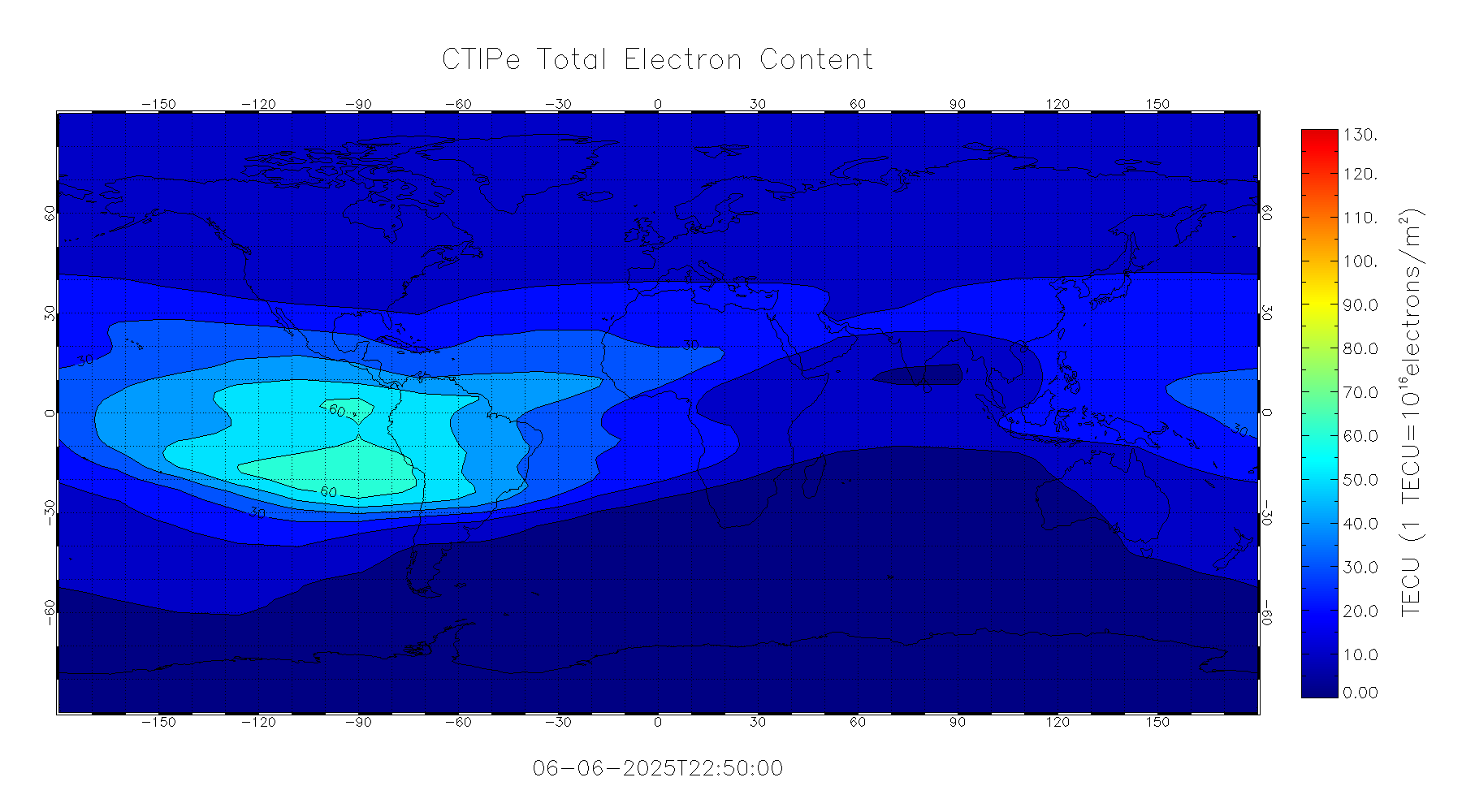

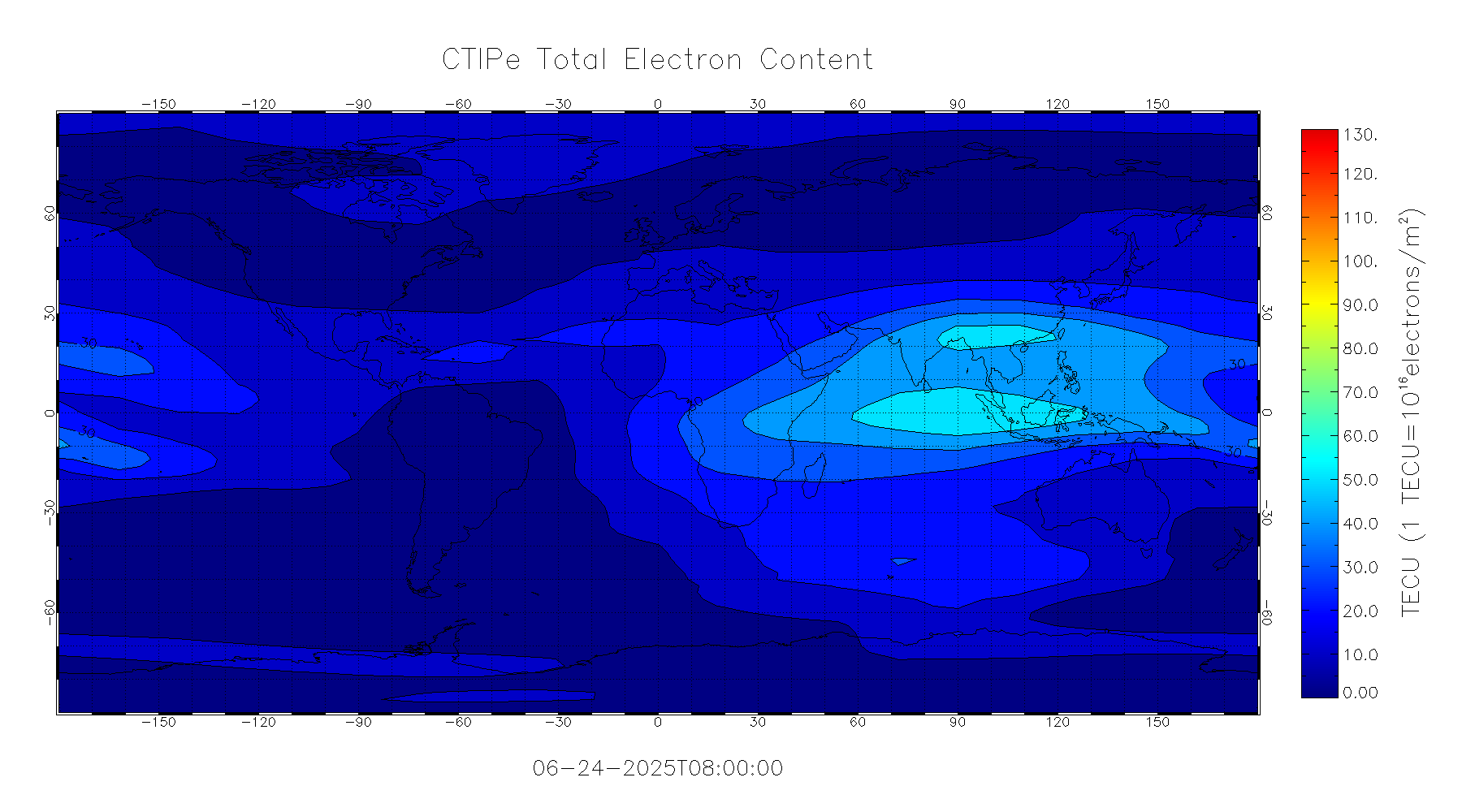

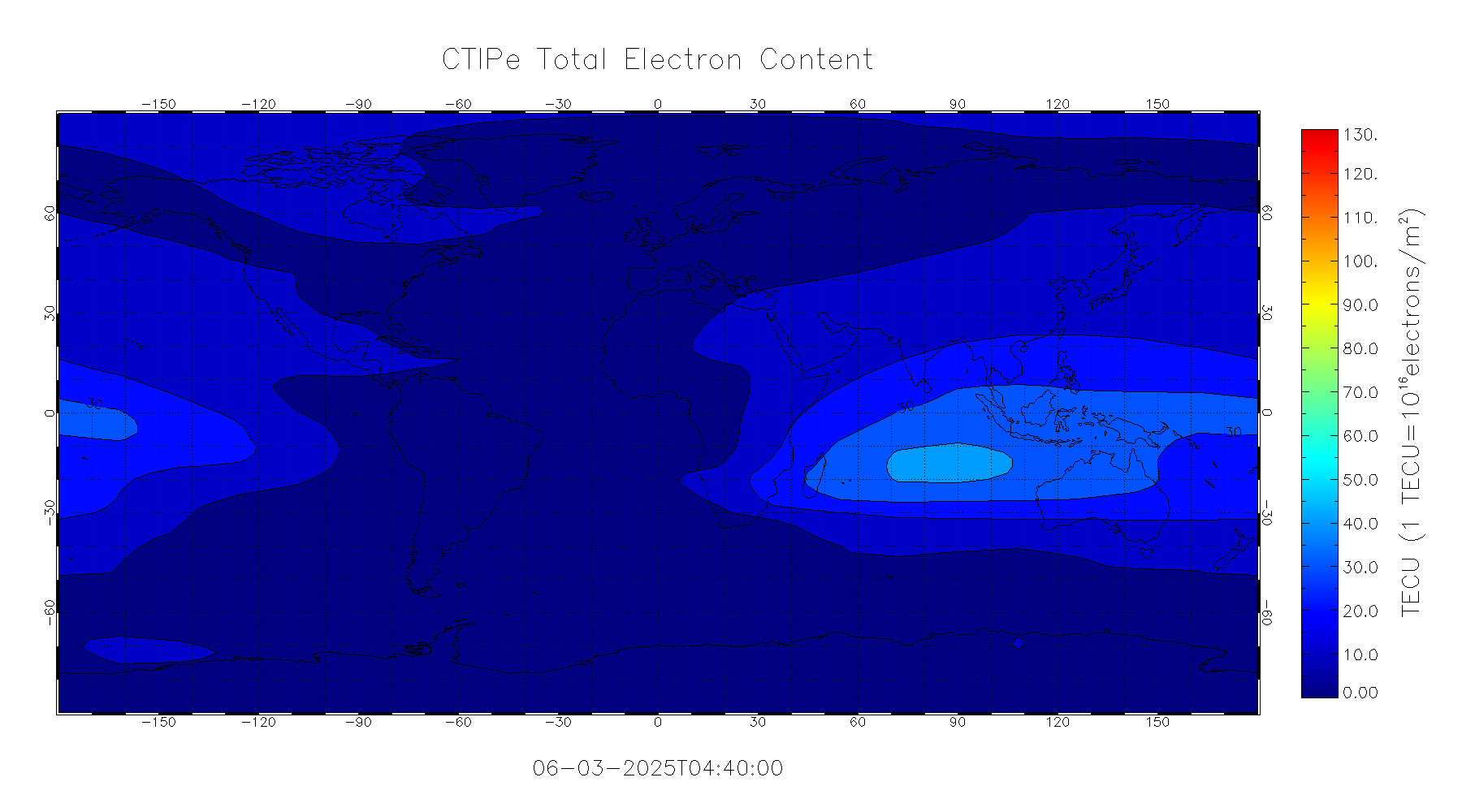

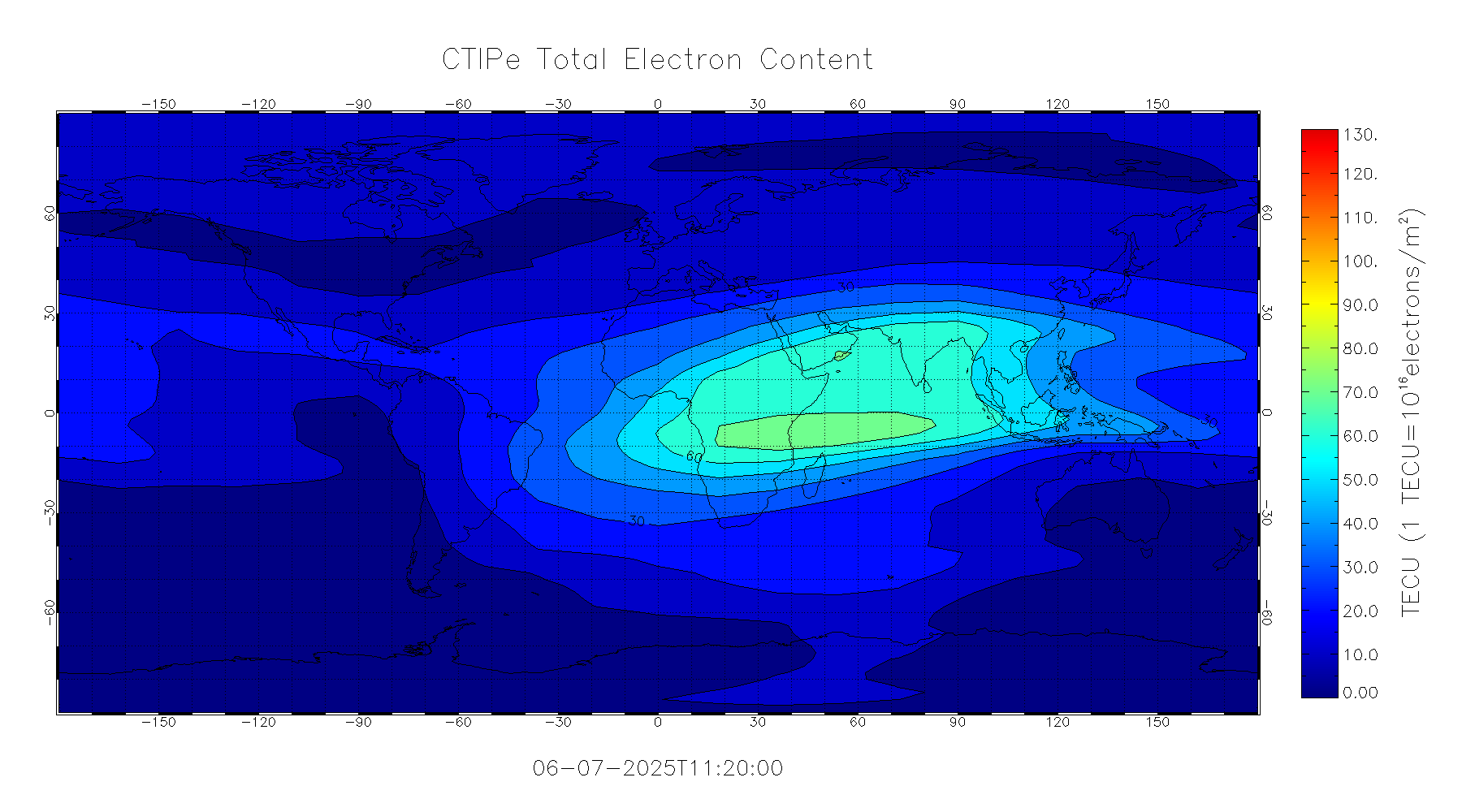

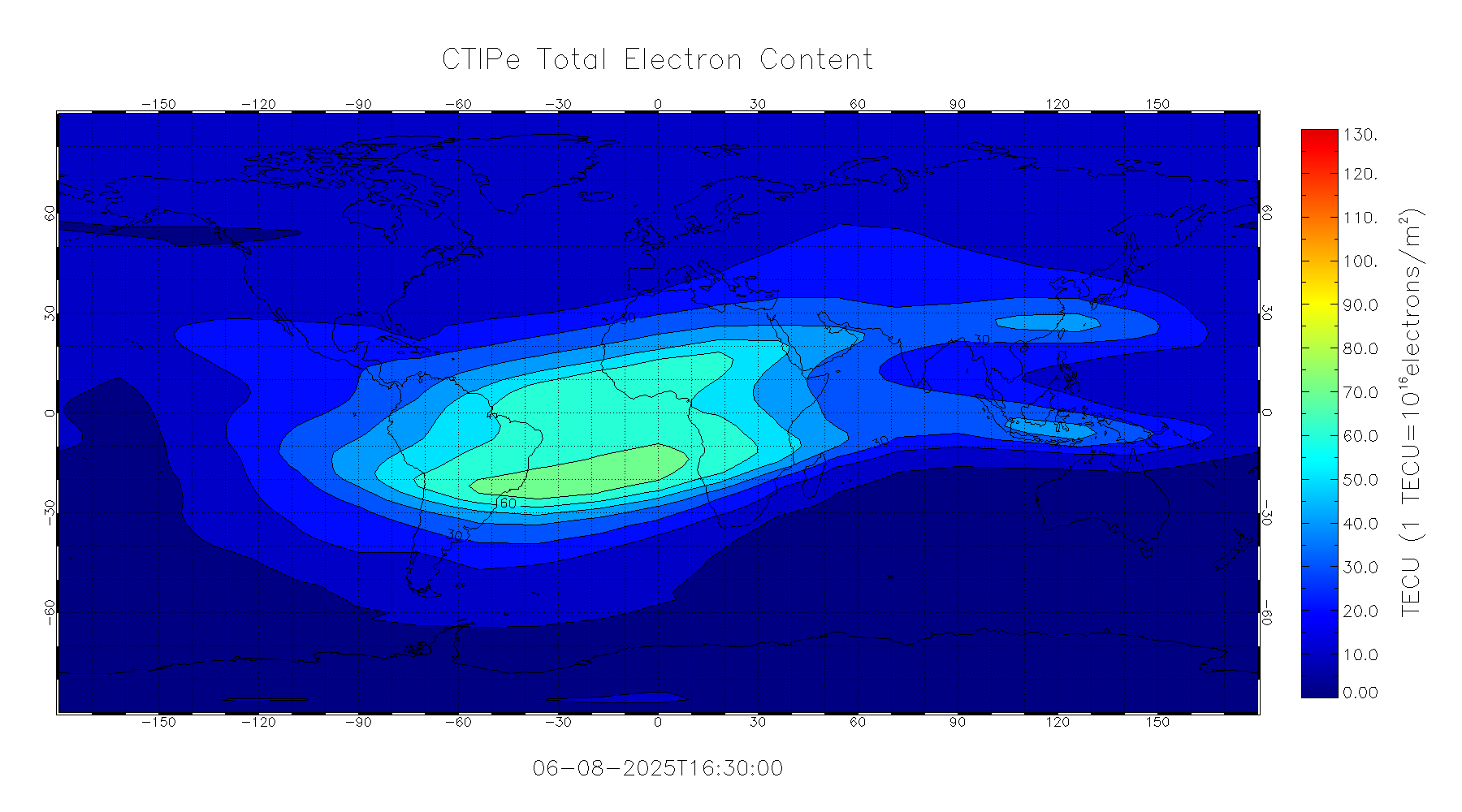

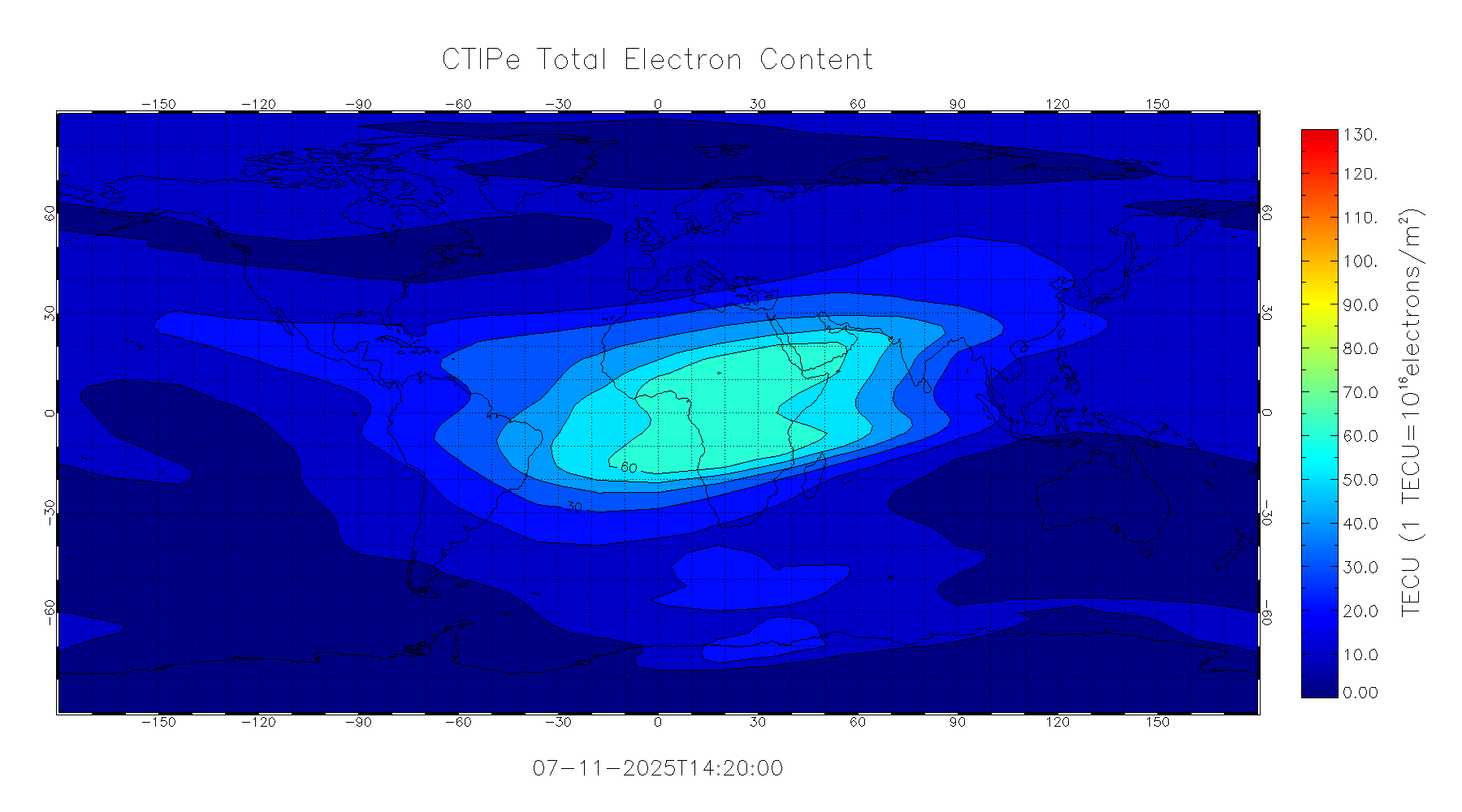

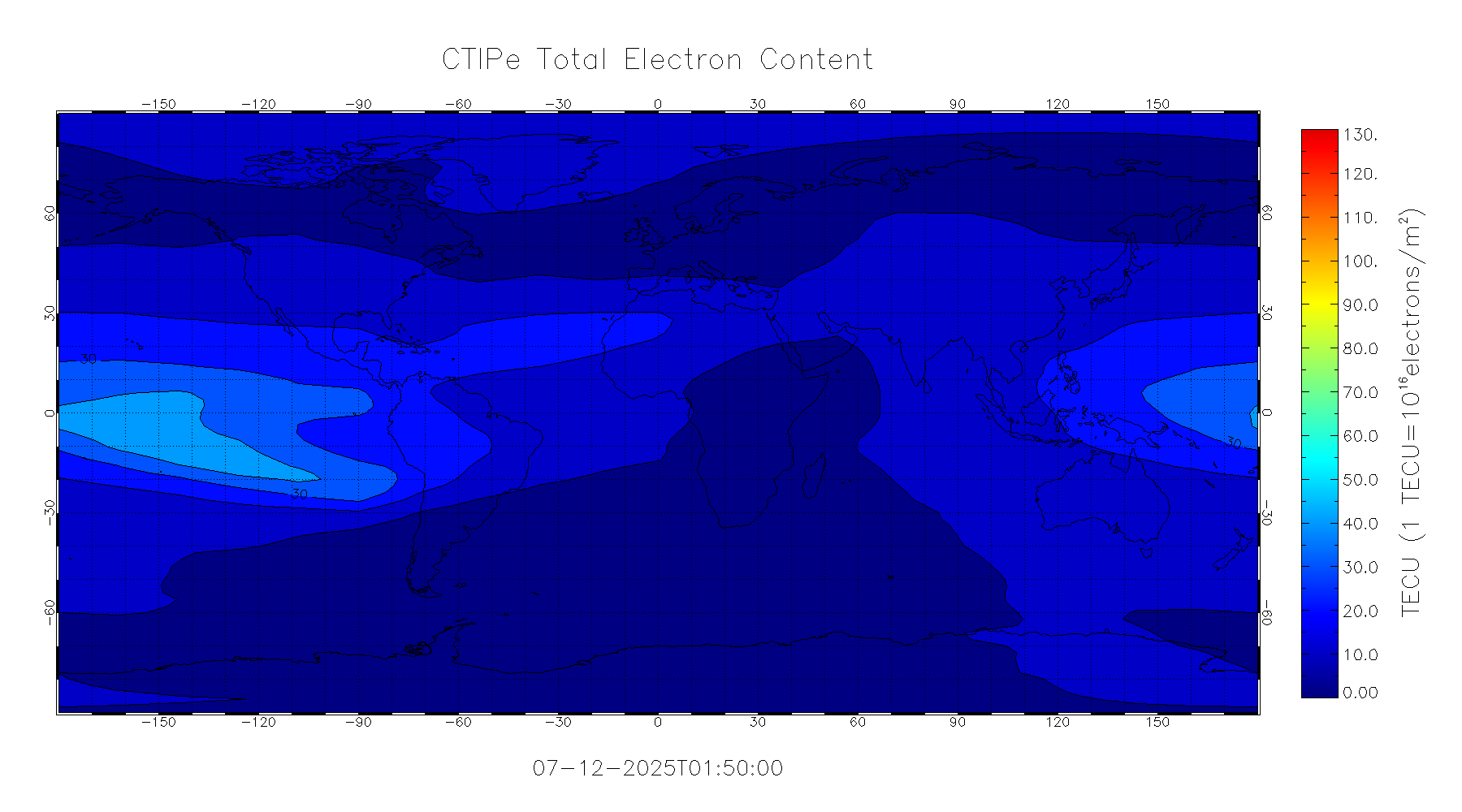

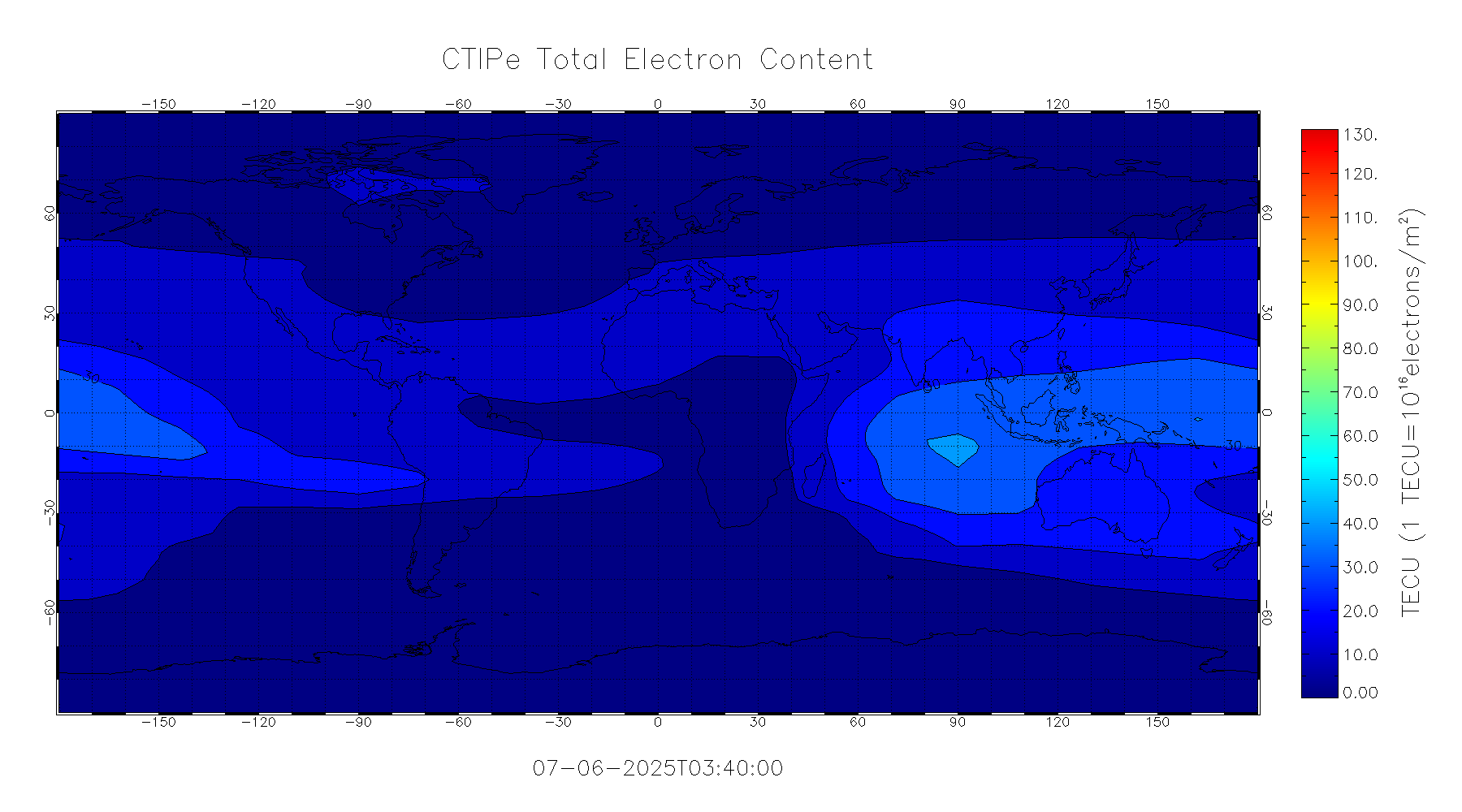

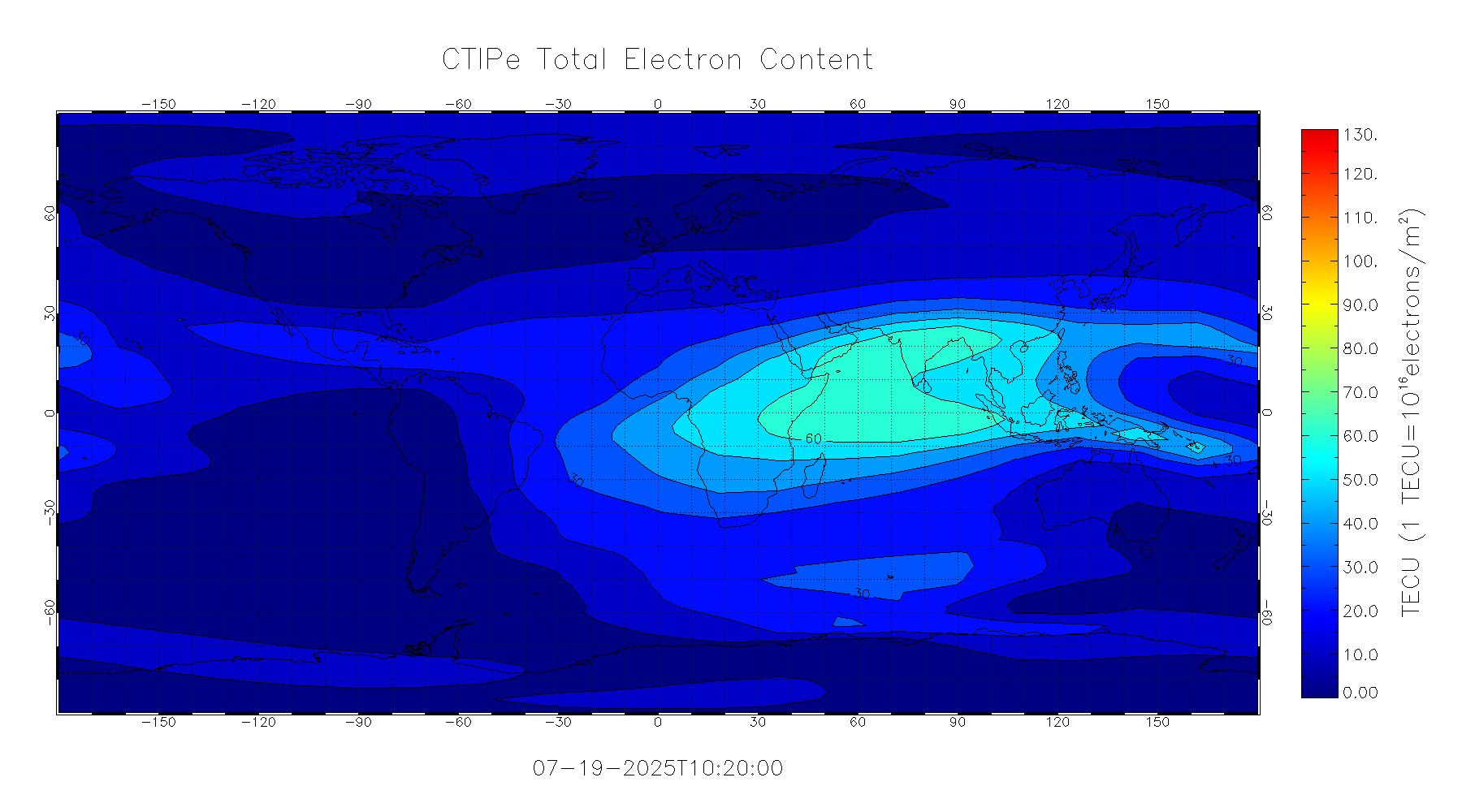

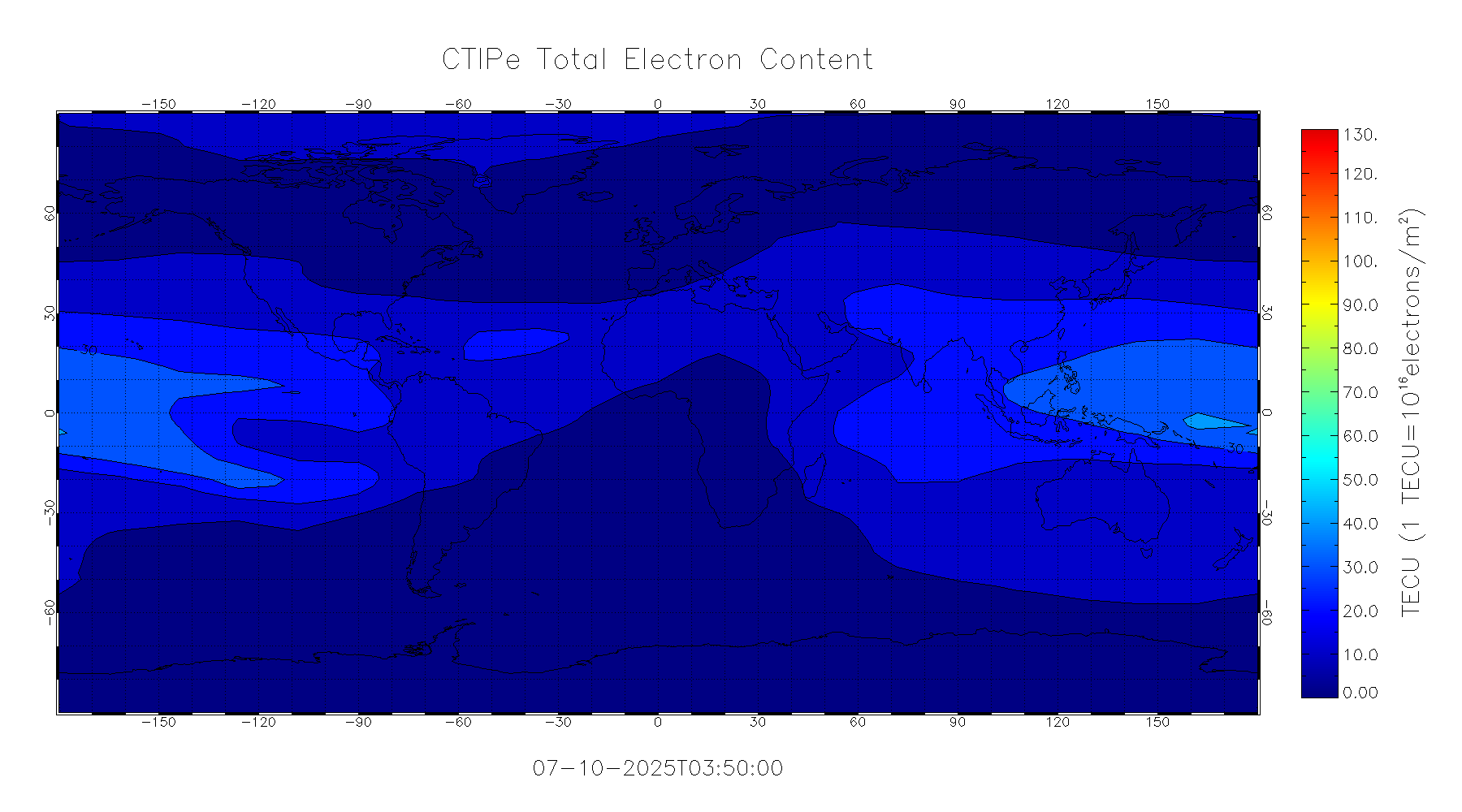

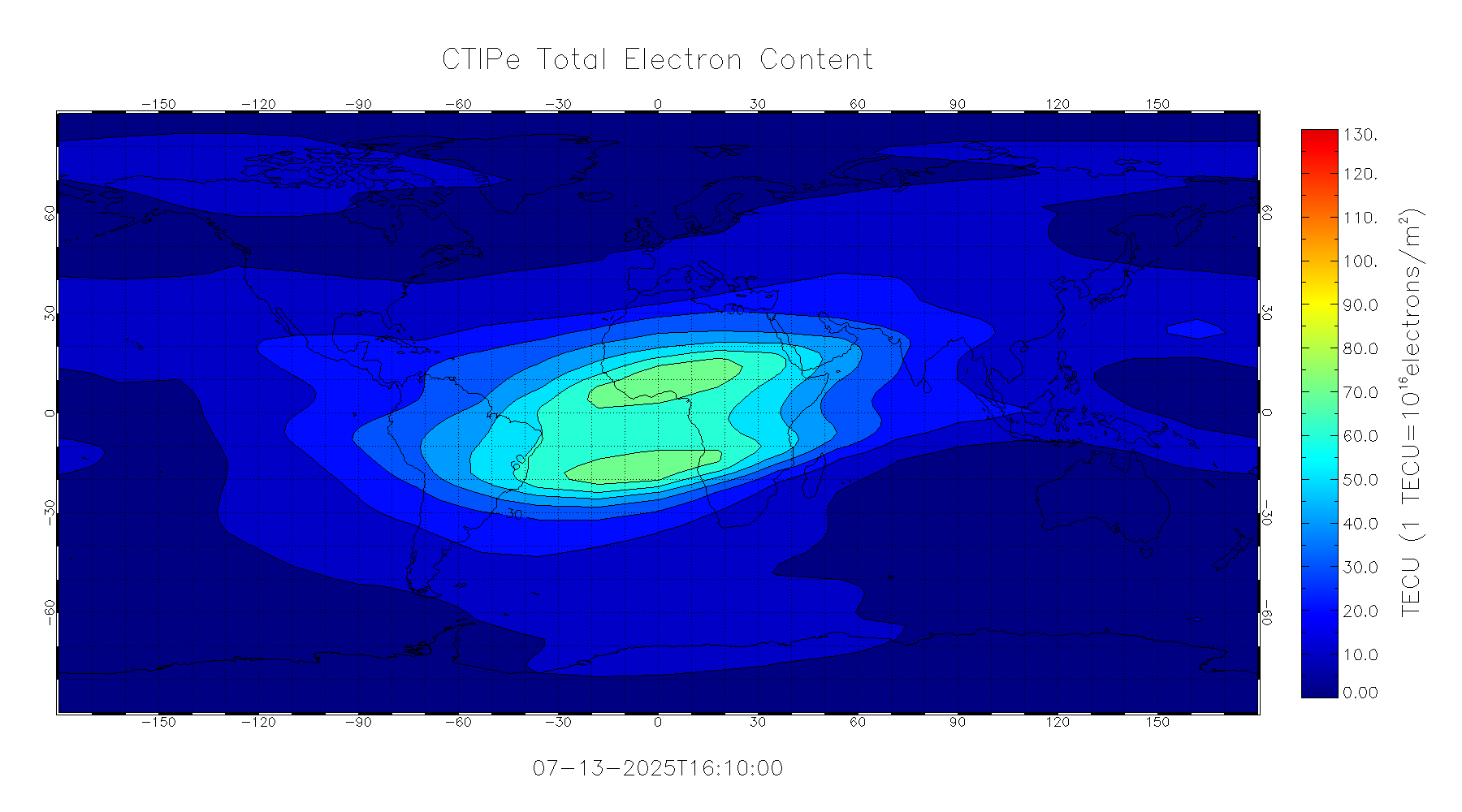

The Total Electron Content (TEC) is the total number of electrons present along a path between a radio transmitter and receiver. Radio waves are affected by the presence of electrons. The more electrons in the path of the radio wave, the more the radio signal will be affected. For ground to satellite communication and satellite navigation, TEC is a good parameter to monitor for possible space weather impacts.
TEC is measured in electrons per square meter. By convention, 1 TEC Unit TECU = 10^16 electrons/m². Vertical TEC values in Earth’s ionosphere can range from a few to several hundred TECU.
Le Contenu Electronique total (TEC) est le nombre total d'électrons présents le long d'un chemin entre un émetteur radio et un récepteur. Les ondes radio sont affectées par la présence d'électrons. Plus il y a d'électrons sur le trajet de l'onde radio, plus le signal radio sera affecté. Pour les communications sol-satellite et la navigation par satellite, le TEC est un bon paramètre pour surveiller les éventuels impacts de la météorologie spatiale.
Le TEC est mesuré en électrons par mètre carré. Par convention, 1 unité TEC TECU = 10 ^ 16 électrons / m². Les valeurs TEC verticales dans l’ionosphère terrestre peuvent aller de quelques une à plusieurs centaines d’ECU.
El contenido total de electrones (TEC) es el número total de electrones presentes a lo largo de un camino entre un transmisor de radio y un receptor. Las ondas de radio se ven afectadas por la presencia de electrones. Cuantos más electrones haya en el camino de la onda de radio, más se verá afectada la señal de radio. Para la comunicación de tierra a satélite y la navegación por satélite, TEC es un buen parámetro para monitorear los posibles impactos del clima espacial.
TEC se mide en electrones por metro cuadrado. Los valores de TEC verticales en la ionosfera de la Tierra pueden variar desde unos pocos hasta varios cientos de TEC.
O Conteúdo Eletrônico Total (TEC) é o número total de elétrons presentes ao longo de um caminho entre um transmissor e receptor de rádio. As ondas de rádio são afetadas pela presença de elétrons. Quanto mais elétrons no caminho da onda de rádio, mais o sinal de rádio será afetado. Para comunicação solo-satélite e navegação por satélite, o TEC é um bom parâmetro para monitorar possíveis impactos do clima espacial.
TEC é medido em elétrons por metro quadrado. Por convenção, 1 Unidade TEC TECU = 10 ^ 16 elétrons / m². Os valores de TEC verticais na ionosfera da Terra podem variar de algumas a várias centenas de TECU.
The TEC (Total Electron Content) is a key parameter in evaluating the propagation of radio waves, particularly in the HF (high frequencies), VHF, and UHF bands. It represents the total amount of electrons in a vertical column of the ionosphere, usually expressed in TEC units (1 TECU = 1016 electrons/m²).
In the HF bands, radio waves can be reflected or refracted by the ionosphere, allowing long-distance communication. The higher the TEC, the denser the ionosphere is with electrons, which allows these waves to propagate over greater distances.
When the TEC is high, HF waves can be refracted at greater angles, allowing better long-distance propagation. On the other hand, when the TEC is low, HF wave propagation may be limited.
TEC affects signals in the VHF and UHF bands, like those used by GPS systems. A high electron content can cause excessive refraction and delays in signals, degrading positional accuracy. For radio communications, this can result in phase shifts, interference, and signal loss.
Rapid variations in TEC, often caused by solar storms or geomagnetic disturbances, can cause fluctuations in radio wave propagation, particularly for long-distance communications through the ionosphere. These disturbances can result in fading or total communication interruptions.
When there is a geomagnetic storm (high A index), the electron density in parts of the ionosphere can increase or shift, directly affecting the TEC. Generally, strong solar activity that increases the radio flux (such as the 10.7 cm flux) also increases TEC, which can improve HF propagation.
However, disturbances in the ionosphere related to a high Kp index (geomagnetic activity) can disorganize the electron distribution, making radio wave propagation more inconsistent and unpredictable.
High TEC: Better HF wave propagation but may cause defects for VHF/UHF bands (GNSS signal distortion).
Low TEC: HF propagation is limited, but higher bands (VHF/UHF) are less affected.
Therefore, TEC plays an important role in better predicting propagation, especially in combination with other solar and geomagnetic indices.
Le TEC (Total Electron Content) est un paramètre clé dans l’évaluation de la propagation des ondes radio, en particulier dans les bandes HF (hautes fréquences), VHF, et UHF. Il représente la quantité totale d’électrons dans une colonne verticale de l'ionosphère, généralement exprimée en unités de TEC (1 TECU = 1016 électrons/m²).
Dans les bandes HF, les ondes radio peuvent être réfléchies ou réfractées par l'ionosphère, ce qui permet la communication longue distance. Plus le TEC est élevé, plus l'ionosphère est dense en électrons, ce qui permet à ces ondes de se propager sur de plus grandes distances.
Lorsque le TEC est élevé, les ondes HF peuvent être réfractées à des angles plus importants, permettant une meilleure propagation sur de longues distances. Par contre, lorsque le TEC est faible, la propagation des ondes HF peut être limitée.
Le TEC affecte les signaux dans les bandes VHF et UHF, comme ceux utilisés par les systèmes GPS. Un contenu élevé d'électrons peut causer une réfraction excessive et des retards dans les signaux, dégradant la précision de la position. Pour les communications radio, cela peut se traduire par des décalages de phase, des interférences, et des pertes de signal.
Des variations rapides du TEC, souvent causées par des tempêtes solaires ou des perturbations géomagnétiques, peuvent provoquer des fluctuations de la propagation radio, en particulier pour les communications longue distance à travers l'ionosphère. Ces perturbations peuvent entraîner des fading (affaiblissement) ou des interruptions totales des communications.
Lorsqu’il y a une tempête géomagnétique (indice A élevé), la densité électronique dans certaines parties de l’ionosphère peut augmenter ou se déplacer, ce qui affecte directement le TEC. En général, une forte activité solaire qui augmente le flux radio (comme le flux de 10,7 cm) augmente également le TEC, ce qui peut améliorer la propagation HF.
Cependant, des perturbations dans l’ionosphère liées à un indice Kp élevé (activité géomagnétique) peuvent désorganiser la distribution électronique, rendant la propagation des ondes radio plus incohérente et imprévisible.
TEC élevé : Meilleure propagation des ondes HF, mais peut causer des défauts pour les bandes VHF/UHF (distorsion des signaux GNSS).
TEC faible : La propagation HF est limitée, mais les bandes plus élevées (VHF/UHF) sont moins affectées.
Le TEC joue donc un rôle important en permettant une meilleure prédiction de la propagation, surtout en combinaison avec d'autres indices solaires et géomagnétiques.
El TEC (Contenido Total de Electrones) es un parámetro clave en la evaluación de la propagación de las ondas de radio, particularmente en las bandas de HF (altas frecuencias), VHF y UHF. Representa la cantidad total de electrones en una columna vertical de la ionosfera, generalmente expresado en unidades de TEC (1 TECU = 1016 electrones/m²).
En las bandas HF, las ondas de radio pueden ser reflejadas o refractadas por la ionosfera, lo que permite la comunicación a larga distancia. Cuanto mayor sea el TEC, más densa estará la ionosfera con electrones, lo que permite que estas ondas se propaguen a mayores distancias.
Cuando el TEC es alto, las ondas HF pueden ser refractadas en ángulos más grandes, permitiendo una mejor propagación a larga distancia. Por otro lado, cuando el TEC es bajo, la propagación de las ondas HF puede ser limitada.
El TEC afecta las señales en las bandas de VHF y UHF, como las utilizadas por los sistemas GPS. Un contenido alto de electrones puede causar una refracción excesiva y retrasos en las señales, degradando la precisión de la posición. Para las comunicaciones de radio, esto puede resultar en desplazamientos de fase, interferencias y pérdida de señal.
Las variaciones rápidas en el TEC, a menudo causadas por tormentas solares o perturbaciones geomagnéticas, pueden causar fluctuaciones en la propagación de las ondas de radio, especialmente para las comunicaciones de larga distancia a través de la ionosfera. Estas perturbaciones pueden resultar en fading (debilitamiento) o interrupciones totales de las comunicaciones.
Cuando hay una tormenta geomagnética (índice A alto), la densidad de electrones en partes de la ionosfera puede aumentar o desplazarse, afectando directamente al TEC. Generalmente, una fuerte actividad solar que aumenta el flujo de radio (como el flujo de 10.7 cm) también aumenta el TEC, lo que puede mejorar la propagación en HF.
Sin embargo, las perturbaciones en la ionosfera relacionadas con un índice Kp alto (actividad geomagnética) pueden desorganizar la distribución de electrones, haciendo que la propagación de las ondas de radio sea más inconsistente e impredecible.
TEC alto: Mejor propagación de ondas HF, pero puede causar defectos en las bandas VHF/UHF (distorsión de señales GNSS).
TEC bajo: La propagación de HF está limitada, pero las bandas superiores (VHF/UHF) están menos afectadas.
Por lo tanto, el TEC juega un papel importante en predecir mejor la propagación, especialmente en combinación con otros índices solares y geomagnéticos.
O TEC (Conteúdo Total de Elétrons) é um parâmetro chave na avaliação da propagação de ondas de rádio, particularmente nas bandas de HF (altas frequências), VHF e UHF. Ele representa a quantidade total de elétrons em uma coluna vertical da ionosfera, geralmente expressa em unidades de TEC (1 TECU = 1016 elétrons/m²).
Nas bandas de HF, as ondas de rádio podem ser refletidas ou refratadas pela ionosfera, permitindo a comunicação a longa distância. Quanto maior o TEC, mais densa estará a ionosfera com elétrons, permitindo que essas ondas se propaguem a distâncias maiores.
Quando o TEC é alto, as ondas HF podem ser refratadas em ângulos maiores, permitindo uma melhor propagação a longa distância. Por outro lado, quando o TEC é baixo, a propagação de ondas HF pode ser limitada.
O TEC afeta os sinais nas bandas VHF e UHF, como os usados pelos sistemas GPS. Um conteúdo elevado de elétrons pode causar refração excessiva e atrasos nos sinais, degradando a precisão da posição. Para comunicações de rádio, isso pode resultar em deslocamentos de fase, interferências e perda de sinal.
Variações rápidas no TEC, muitas vezes causadas por tempestades solares ou distúrbios geomagnéticos, podem causar flutuações na propagação de ondas de rádio, especialmente para comunicações a longa distância através da ionosfera. Essas perturbações podem resultar em fading (enfraquecimento) ou interrupções totais nas comunicações.
Quando há uma tempestade geomagnética (índice A elevado), a densidade de elétrons em partes da ionosfera pode aumentar ou se deslocar, afetando diretamente o TEC. Geralmente, uma forte atividade solar que aumenta o fluxo de rádio (como o fluxo de 10,7 cm) também aumenta o TEC, o que pode melhorar a propagação em HF.
No entanto, distúrbios na ionosfera relacionados a um índice Kp elevado (atividade geomagnética) podem desorganizar a distribuição de elétrons, tornando a propagação de ondas de rádio mais inconsistente e imprevisível.
TEC elevado: Melhor propagação de ondas HF, mas pode causar defeitos nas bandas VHF/UHF (distorção de sinais GNSS).
TEC baixo: A propagação de HF é limitada, mas as bandas superiores (VHF/UHF) são menos afetadas.
Portanto, o TEC desempenha um papel importante em prever melhor a propagação, especialmente em combinação com outros índices solares e geomagnéticos.
The interpretation of radio wave propagation based on the indices given in the table above (10.7 cm radio flux, planetary A index, Kp index) can be made based on several criteria:
The 10.7 cm flux measures solar activity. In general, the higher the flux, the better the propagation of high frequency (HF) radio waves.
The A index measures geomagnetic activity on a linear scale. A high A index indicates greater geomagnetic instability, which can negatively affect radio propagation.
The Kp index measures geomagnetic activity on a logarithmic scale (0 to 9). A low Kp index indicates a more stable atmosphere, favorable for propagation.
If the radio flux is high (near or above 150) and the A and Kp indices are low (A < 8 and Kp ≤ 3), propagation will be good to very good.
If the radio flux is low (below 100) or if the A and Kp indices are high (A ≥ 15 or Kp ≥ 4), propagation will be poor.
L'interprétation de la propagation des ondes radio en fonction des indices donnés dans le tableau ci-avant (flux radio de 10.7 cm, indice A planétaire, indice Kp) peut être faite en fonction de plusieurs critères :
Le flux de 10.7 cm mesure l'activité solaire. En général, plus le flux est élevé, plus la propagation des ondes radio à haute fréquence (HF) est bonne.
L'indice A mesure l'activité géomagnétique sur une échelle linéaire. Un indice A élevé signifie une plus grande instabilité géomagnétique, ce qui peut affecter négativement la propagation radio.
L'indice Kp mesure l'activité géomagnétique sur une échelle logarithmique (0 à 9). Un indice Kp faible indique une atmosphère plus stable, favorable à la propagation.
Si le flux radio est élevé (proche ou au-delà de 150) et que les indices A et Kp sont bas (A < 8 et Kp ≤ 3), la propagation sera bonne voire très bonne.
Si le flux radio est faible (moins de 100) ou que les indices A et Kp sont élevés (A ≥ 15 ou Kp ≥ 4), la propagation sera mauvaise.
La interpretación de la propagación de ondas de radio según los índices dados en la tabla anterior (flux de radio de 10.7 cm, índice A planetario, índice Kp) puede hacerse en función de varios criterios:
El flujo de 10.7 cm mide la actividad solar. En general, cuanto más alto es el flujo, mejor es la propagación de las ondas de radio de alta frecuencia (HF).
El índice A mide la actividad geomagnética en una escala lineal. Un índice A alto significa una mayor inestabilidad geomagnética, lo que puede afectar negativamente la propagación de radio.
El índice Kp mide la actividad geomagnética en una escala logarítmica (0 a 9). Un índice Kp bajo indica una atmósfera más estable, favorable para la propagación.
Si el flujo de radio es alto (cercano o superior a 150) y los índices A y Kp son bajos (A < 8 y Kp ≤ 3), la propagación será buena o muy buena.
Si el flujo de radio es bajo (menos de 100) o si los índices A y Kp son altos (A ≥ 15 o Kp ≥ 4), la propagación será mala.
A interpretação da propagação de ondas de rádio com base nos índices dados na tabela acima (fluxo de rádio de 10.7 cm, índice A planetário, índice Kp) pode ser feita com base em vários critérios:
O fluxo de 10.7 cm mede a atividade solar. Em geral, quanto maior o fluxo, melhor a propagação das ondas de rádio de alta frequência (HF).
O índice A mede a atividade geomagnética em uma escala linear. Um índice A alto significa uma maior instabilidade geomagnética, o que pode afetar negativamente a propagação de rádio.
O índice Kp mede a atividade geomagnética em uma escala logarítmica (0 a 9). Um índice Kp baixo indica uma atmosfera mais estável, favorável para a propagação.
Se o fluxo de rádio for alto (próximo ou acima de 150) e os índices A e Kp forem baixos (A < 8 e Kp ≤ 3), a propagação será boa ou muito boa.
Se o fluxo de rádio for baixo (menos de 100) ou se os índices A e Kp forem altos (A ≥ 15 ou Kp ≥ 4), a propagação será ruim.
